Utillajes hidráulicos a medida y sistemas de sujeción hidráulica

Sujeción hidráulica pensada desde la secuencia real de mecanizado

Sujeción diseñada para un apriete estable, protección de características CTQ y un flujo de mecanizado preparado para automatización.

Elige un utillaje hidráulico a medida cuando la familia de piezas, la cadena de referencias o la cadencia de producción objetiva ya no encaje en una mordaza estándar o una brida modular. Nextas diseña la lógica de posicionamiento, los puntos de apriete, el circuito hidráulico y la interfaz de automatización en torno a la secuencia real de mecanizado, para que el utillaje respalde el proceso sin imponer compromisos.

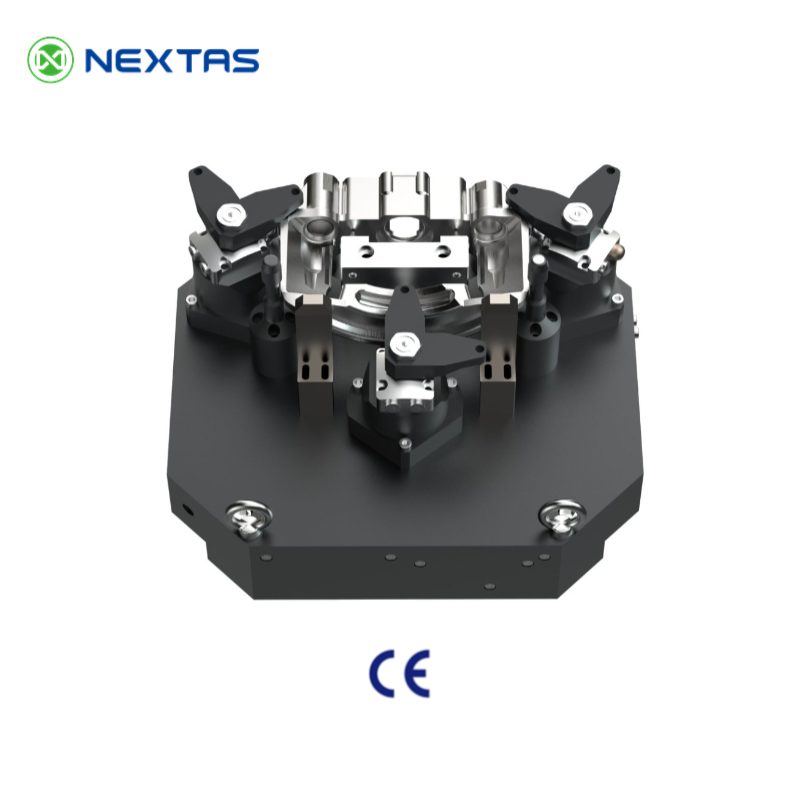

Utillaje hidráulico a medida de Nextas con bridas abatibles sobre su base

Estrategia de posicionamiento específica para la pieza

Integración hidráulica y de sensores

Conceptos preparados para robot / APC

Elige la ruta de sistema adecuada

Selecciona la configuración que corresponda a tu proceso de mecanizado, tus necesidades de utillaje y tu nivel de automatización.

Compara las especificaciones publicadas

Previsualiza filas reales de esta página antes de abrir la tabla completa.

Revisa los requisitos de integración

Comprueba la interfaz, los servicios, el control y las condiciones de trabajo documentadas.

Prepara el informe de ingeniería

Reúne los datos que permiten revisar el proyecto sin suposiciones.

¿Es adecuado un utillaje hidráulico a medida para tu proyecto?

Utiliza estos criterios para valorar si un sistema de sujeción hidráulica específico para la pieza es la solución adecuada para tu proceso de mecanizado, tu volumen de producción y tu plan de automatización.

Piezas de pared delgada o sensibles a la deformación

Los puntos de apriete equilibrados, los apoyos hidráulicos y la presión escalonada o por zonas ayudan a proteger la geometría crítica.

Fuerza repetible en series prolongadas

La presión hidráulica controlada reduce la variación entre operarios cuando deben mantenerse constantes la fuerza y la estabilidad de las referencias.

Carga mediante palé o robot

Los acoplamientos rápidos y la confirmación de presencia de pieza y posición de apriete facilitan celdas con APC, punto cero o carga robotizada.

Acceso complejo o mecanizado con múltiples operaciones

El posicionamiento específico, la evacuación de viruta y la secuencia de apriete mantienen libre el acceso de herramienta en operaciones multicaras y multietapa.

Diseñado como un único sistema

El esquema de posicionamiento, la secuencia de apriete, el circuito hidráulico, la detección y la unidad de potencia se revisan conjuntamente para que la estabilidad de referencias, el acceso de herramienta, el mantenimiento y los enclavamientos de automatización respalden el mismo proceso.

Posicionar

Aplica un posicionamiento 3-2-1 o una estrategia de referencias CTQ a medida según la rigidez de la pieza y el acceso de la herramienta.

Sujetar

Selecciona bridas abatibles, de tracción descendente o de garra, apoyos hidráulicos y elementos antilevantamiento.

Controlar

Define colectores, válvulas de secuencia, mantenimiento de presión y confirmación de presión.

Automatizar

Coordina sensores PNP/NPN, lógica mediante código M o PLC, juntas rotativas y conducciones a través del palé.

Arquitectura y opciones

Configura los bloques principales según la familia de piezas, las operaciones y la arquitectura de control. La selección final se determina tras revisar los planos y la máquina.

Estrategia de posicionamiento Posicionamiento 3-2-1 Posicionadores modulares Posicionadores en nido / alojamiento Esquema CTQ a medida
Tipo de apriete Bridas abatibles Bridas de tracción descendente Bridas de garra Autobloqueo / mantenimiento de presión
Apoyo y control de deformación Apoyos hidráulicos Elementos antilevantamiento Presión escalonada Control multizona
Sensores y automatización Presencia de pieza Posición de apriete Confirmación de presión Preparado para robot / palé
Circuito hidráulico Simple / doble efecto Colector integrado Válvulas de secuencia Acoplamiento rápido / junta rotativa

En cada arquitectura se revisan el acceso de herramienta, la evacuación de viruta, la conducción de refrigerante, el espacio de mantenimiento y una lógica segura de liberación.

Una arquitectura de utillaje para cada pieza, no un producto universal

La disposición responde a la pieza, la estrategia de referencias, el acceso de herramienta, la rigidez y la secuencia de producción.

  • Acceso compacto de herramienta
  • Apoyo para piezas de fundición grandes
  • Mecanizado rotativo multicaras
  • Control de referencias circulares
  • Presión y colector integrados

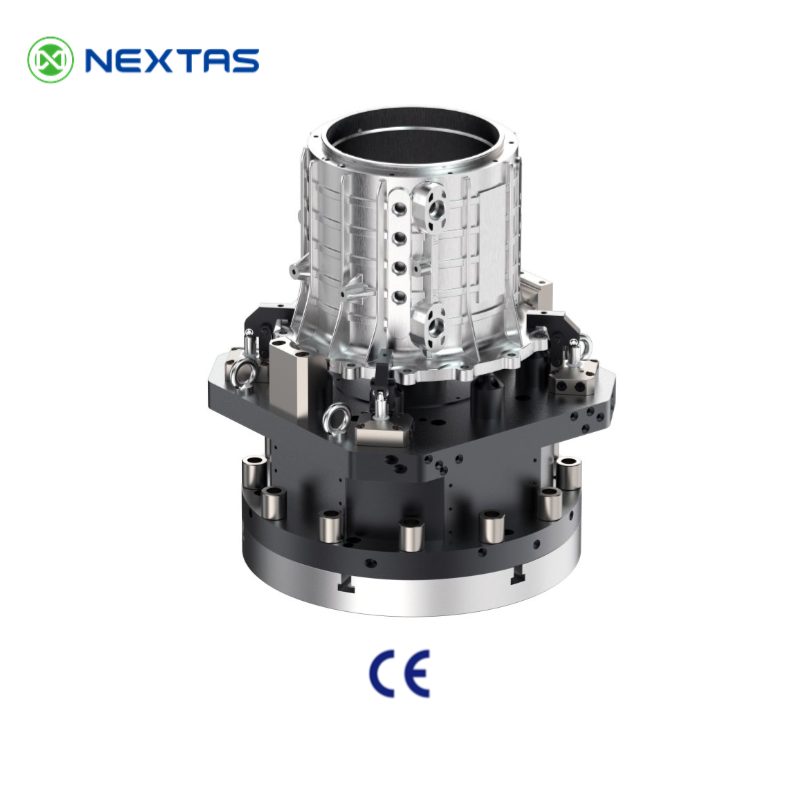

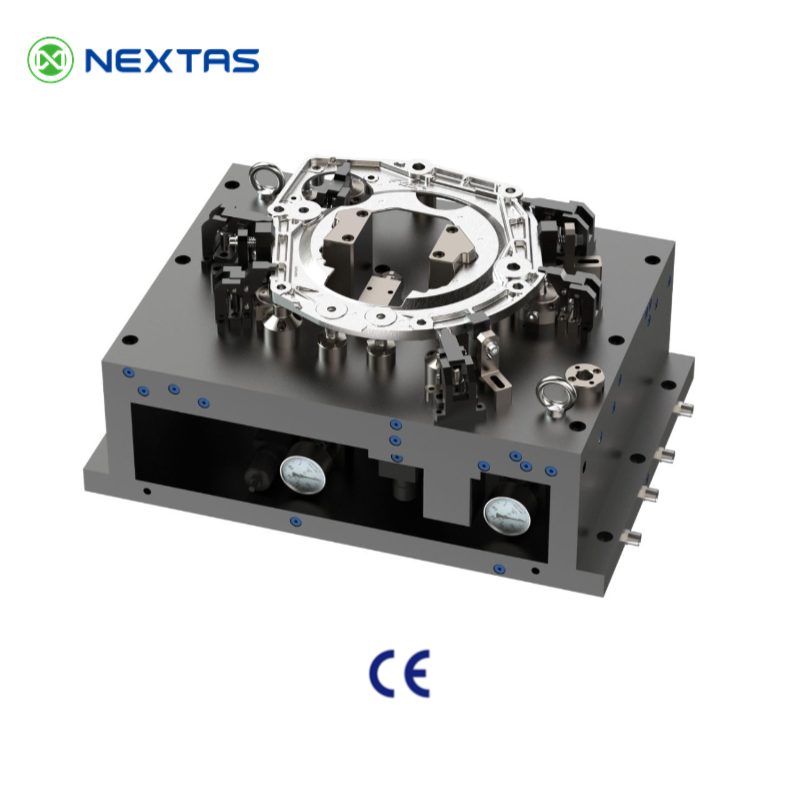

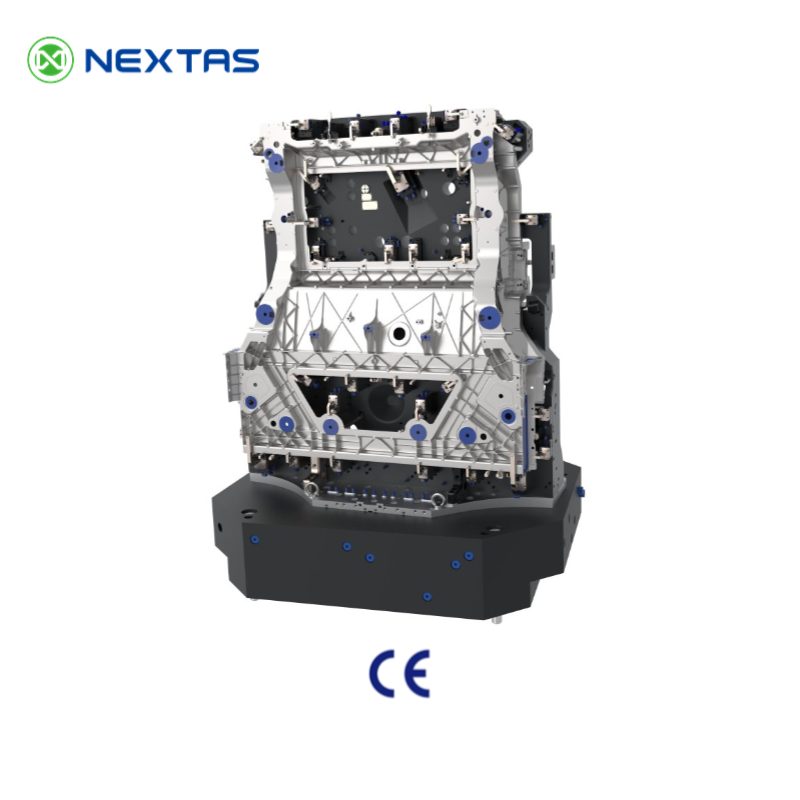

Utillaje hidráulico de gran formato con colector integrado para fundiciones grandes

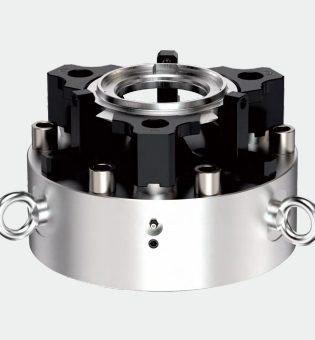

Utillaje hidráulico de torno con apriete de tracción descendente para una pieza anular

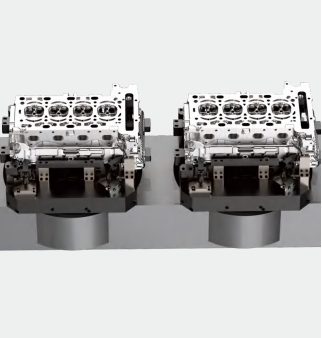

Utillaje hidráulico de doble estación para culatas de motor

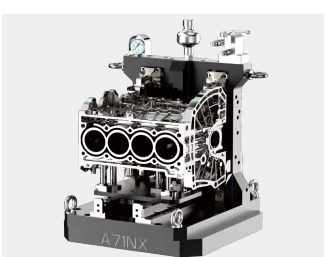

Utillaje hidráulico para el bloque superior de un motor de autonomía extendida

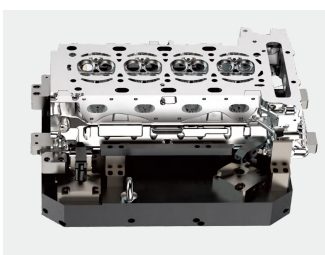

Utillaje hidráulico para la culata de un vehículo de nueva energía

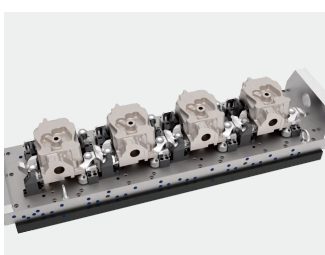

Utillaje hidráulico de cuatro ejes y doble husillo para culatas de motor diésel

Prestaciones, especificaciones y selección de HPU

Los rangos publicados orientan la revisión. Los valores finales dependen de la geometría, las cargas de corte, la disposición de apriete, el diseño del circuito y los criterios de aceptación.

≤ 0,005 mm

Repetibilidad de posicionamiento (típica)

5–200 kN

Fuerza de apriete (según la aplicación)

Según el circuito

Presión de trabajo confirmada tras revisar la fuerza, el caudal y los componentes

Opciones de construcción e integración

Cuerpo del utillaje: acero aleado de alta calidad o aluminio de grado aeronáutico
Componentes de apriete: acero de herramientas templado, con dureza objetivo de 58–62 HRC cuando así se confirme en la oferta o el plano del proyecto
Accionamiento: hidráulico de simple o doble efecto
Control: una o varias zonas, con colector integrado o remoto
Sensores: realimentación de presencia de pieza, posición de apriete y confirmación de presión
Acabados: óxido negro, nitruración o niquelado
Fluidos y juntas: compatibilidad con aceite mineral o agua-glicol según la selección de juntas, con opciones NBR y Viton

Unidad hidráulica de cuatro estaciones y bajo consumo NT-S747P40L

La HPU suministrada es una referencia específica de 7 MPa. Ese dato no debe extrapolarse a otros utillajes, ya que cada proyecto requiere dimensionar el circuito, los componentes y el caudal según la fuerza de apriete necesaria.

Unidad hidráulica Nextas NT-S747P40L de cuatro estaciones vista en perspectiva

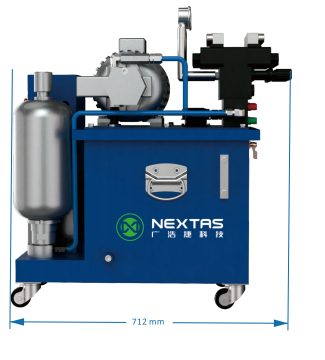

Vista lateral acotada de la unidad hidráulica NT-S747P40L, de 712 milímetros de largo

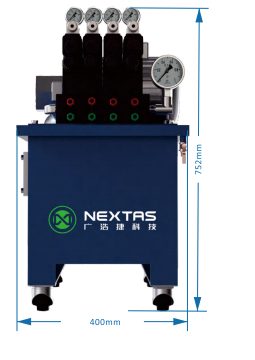

Vista frontal acotada de la unidad hidráulica NT-S747P40L, de 400 por 752 milímetros
Potencia 1,5 kW
Presión máxima 7 MPa
Depósito 40 L
Tensión de control DC 24 V
Conexiones 3/8 pulg., empotradas
Interfaz Enclavamiento por código M / PLC

La presión y el caudal finales se confirman por escrito después de revisar el circuito, la fuerza de apriete y los componentes seleccionados.

Del plano a la prueba de producción

Una secuencia de revisión clara alinea el utillaje, el circuito, la interfaz de máquina y las evidencias de validación antes de la liberación.

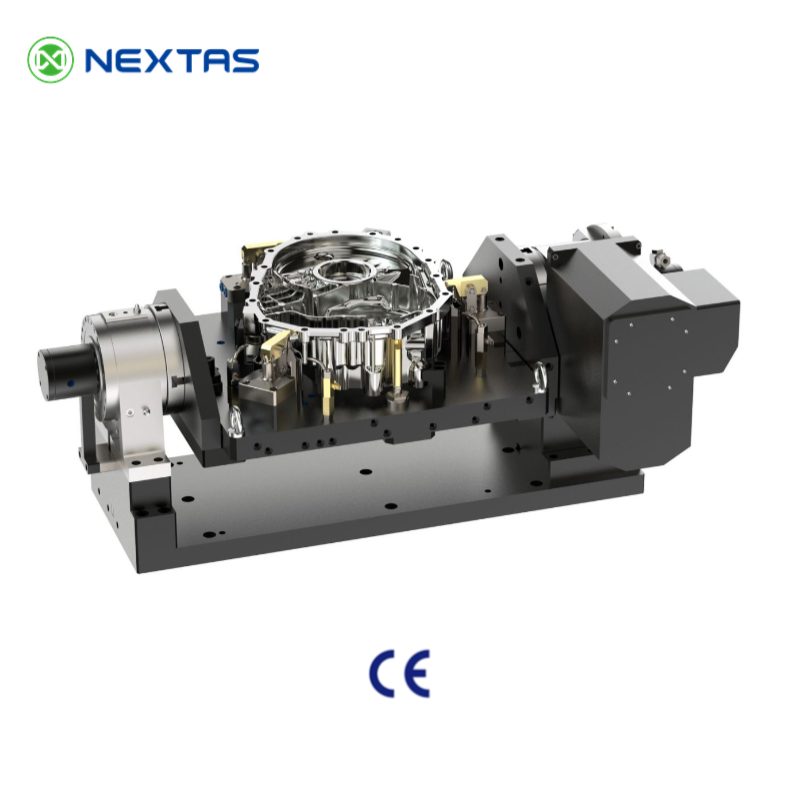

Utillaje hidráulico rotativo de Nextas para mecanizado multicaras en cuarto eje

Requisitos

Pieza, proceso, máquina y objetivos.

Concepto y DFM

Referencias, acceso y concepto de apriete.

Circuito y seguridad

Presión, secuencia y enclavamientos.

Fabricación e inspección

Fabricación de precisión y verificación.

Validación

Pruebas de fugas, fuerza y repetibilidad.

Entrega y asistencia

Documentación, repuestos y puesta en marcha.

Qué debes enviar

  • Archivos 2D / 3D (STEP o IGES)
  • Material y tratamiento térmico
  • Secuencia de operaciones y herramientas
  • Referencias, CTQ y tolerancias
  • Envolvente de máquina o palé
  • Presión y caudal disponibles
  • Tiempo de ciclo y volumen de producción
  • Plan de robot, APC y sensores

Documentación técnica habitual

  • Plano 2D
  • Esquema hidráulico
  • Plano del colector
  • Lista de materiales y repuestos
  • Plan de validación
  • Vídeo de pruebas
  • Extracto de inspección

La documentación se adapta al alcance acordado del proyecto y a los puntos de revisión del comprador.

Revisión de la arquitectura del sistema

Las conducciones internas, los componentes templados y el acceso de mantenimiento se comprueban junto con la secuencia de apriete.

Adaptabilidad a familias de piezas

Los posicionadores y elementos de apriete intercambiables permiten alojar variantes previstas sobre un mismo concepto base.

Mantenimiento y recursos de ingeniería

Separa los problemas de circuito, apriete, posicionamiento y detección antes de modificar el concepto del utillaje.

Fuerza de apriete inestable: presión, regulador y secuencia

Comprueba presión y caudal, ajuste del regulador, recorrido de mangueras y secuencia de apriete. Busca pérdidas de presión antes de modificar la geometría de las bridas.

Vibración o movimiento de la pieza: posicionamiento, rigidez y apoyo

Verifica el contacto de los posicionadores, la dirección de apriete, la actuación de los apoyos y la trayectoria de las cargas de corte. Comprueba que no haya viruta en las superficies de referencia.

Fuga en juntas o accionamiento lento: juntas, acoplamientos y válvulas

Inspecciona juntas, racores y acoplamientos rápidos, y comprueba el estado del aceite, la presión y el funcionamiento de las válvulas.

Deformación o alarmas de sensores: fuerza, realimentación y alineación

Revisa las posiciones de apriete, la presión escalonada, la estrategia de posicionamiento y la alineación de sensores. Confirma de nuevo los valores de consigna después del mantenimiento.

Puntos clave del mantenimiento preventivo

  • Mantén limpio el aceite hidráulico mediante filtración adecuada y controles de estado.
  • Inspecciona acoplamientos, juntas, bridas y posicionadores durante las paradas programadas.
  • Verifica las señales de presencia de pieza, posición de apriete y presión después del mantenimiento.
  • Mantén un plan de repuestos para juntas, placas de desgaste y sensores.
