Coordinan el cierre en X e Y con un solo husillo para adaptar cuatro puntos de contacto.
0,02 mm
40.000 N
0–220 mm
Selecciona la configuración que corresponda a tu proceso de mecanizado, tus necesidades de utillaje y tu nivel de automatización.
Previsualiza filas reales de esta página antes de abrir la tabla completa. Especificaciones: 0,02 mm de repetibilidad.
Comprueba la interfaz, los servicios, el control y las condiciones de trabajo documentadas. Ingeniería: 40.000 N de fuerza máxima de sujeción.
Reúne los datos que permiten revisar el proyecto sin suposiciones. Entrega: 0–220 mm de rango de ajuste de garras.
Dos tamaños de cuerpo cubren distintas gamas de piezas irregulares: el P150 para piezas compactas de hasta 150 mm y el P220 cuando la familia es mayor o los cortes más pesados. Ambos comparten el mismo mecanismo de garras flotantes, carrera de sujeción de 20 mm y repetibilidad de 0,02 mm.
El cuerpo más ligero, de 21,4 kg, encaja en máquinas pequeñas y piezas de hasta 150 mm, y es más fácil de mover entre mesas y palés.
Rango de 0–220 mm, 40.000 N de fuerza de sujeción y hasta 500 kg de capacidad de carga para fundiciones más grandes y desbaste más pesado.
Garras y cuerpo de acero inoxidable endurecido, con estructura de alta resistencia y sistema de lubricación integrado en ambos modelos.
El husillo coordina las cuatro garras y puede reducir la corrección manual. La referencia resultante depende del contorno y del contacto de cada garra, por lo que no garantiza por sí sola un centrado geométrico preciso.

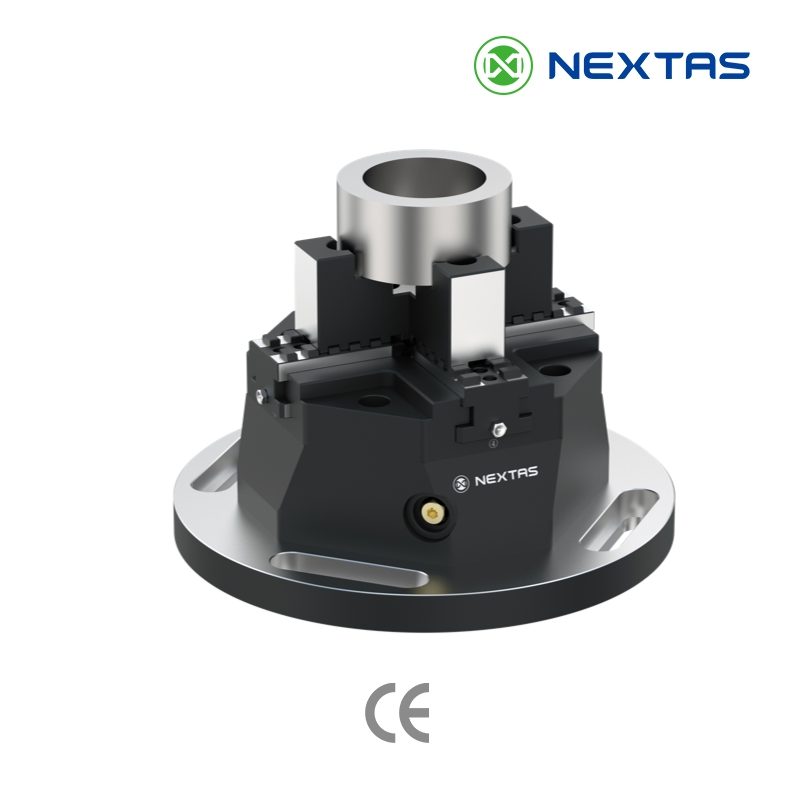

Las posiciones de las garras flotantes pueden adaptarse a piezas de distintos tamaños y formas. Un solo plato puede cubrir una familia mixta si el rango, los contactos, la carga y el criterio de aceptación se validan para cada pieza.

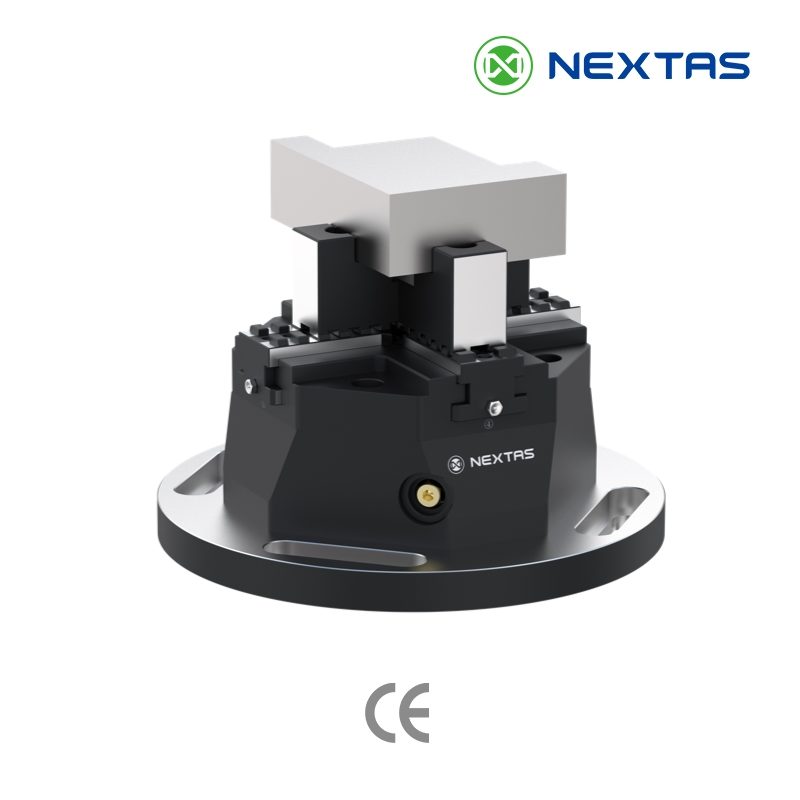

Las garras flotantes pueden repartir el contacto alrededor de una pieza irregular, pero no garantizan ausencia de deformación o deslizamiento. Valida la geometría, el espesor de pared, las superficies de contacto, la fuerza de sujeción y el corte previsto.
El posicionamiento y el accionamiento único pueden reducir los pasos de corrección manual, aunque conviene evaluar la ergonomía y la seguridad del proceso completo.

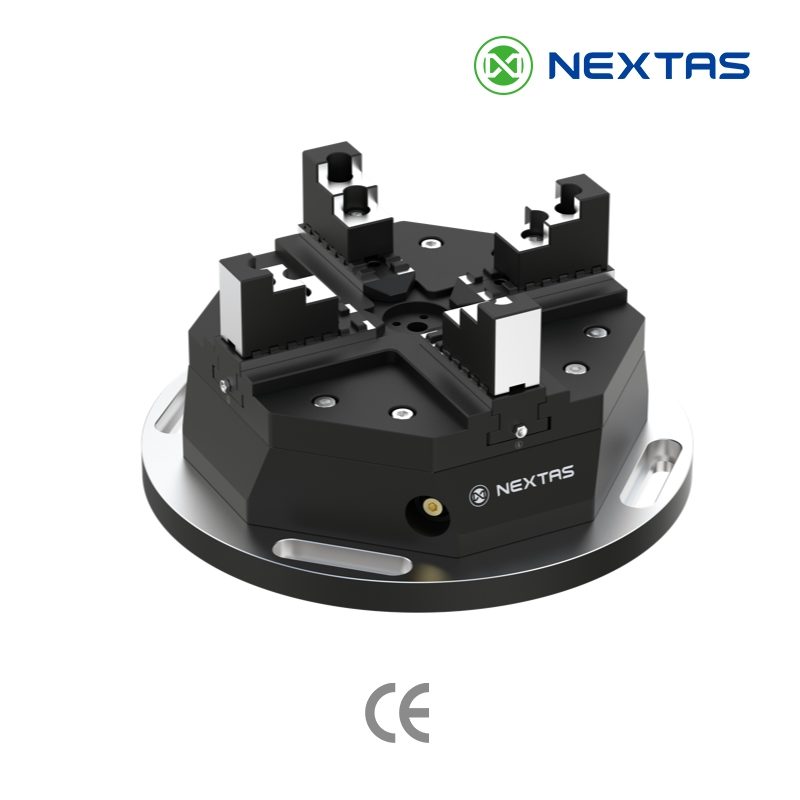

Un único husillo acciona las garras flotantes en X e Y. El cierre coordinado adapta los cuatro puntos de contacto al contorno, pero el centro resultante debe verificarse en la pieza real, ya que no se presupone que coincida con el centro geométrico o de mecanizado.
Paso 1
Gira el husillo del cuerpo del utillaje con la llave hexagonal. Las garras flotantes en X avanzan hasta contactar y presujetar la pieza.
Paso 2
Sigue girando el mismo husillo. Las garras en Y avanzan hasta completar los cuatro puntos de contacto y aplicar la presujeción.
Paso 3
Un giro final lleva las garras a la fuerza de sujeción prevista. Antes de cortar, comprueba el centro de mecanizado, el apoyo y la deformación con el método de aceptación definido.
Una lista de comprobación práctica para integrar el plato flotante y verificar periódicamente la repetibilidad nominal de 0,02 mm conforme al plan de mantenimiento y aceptación.

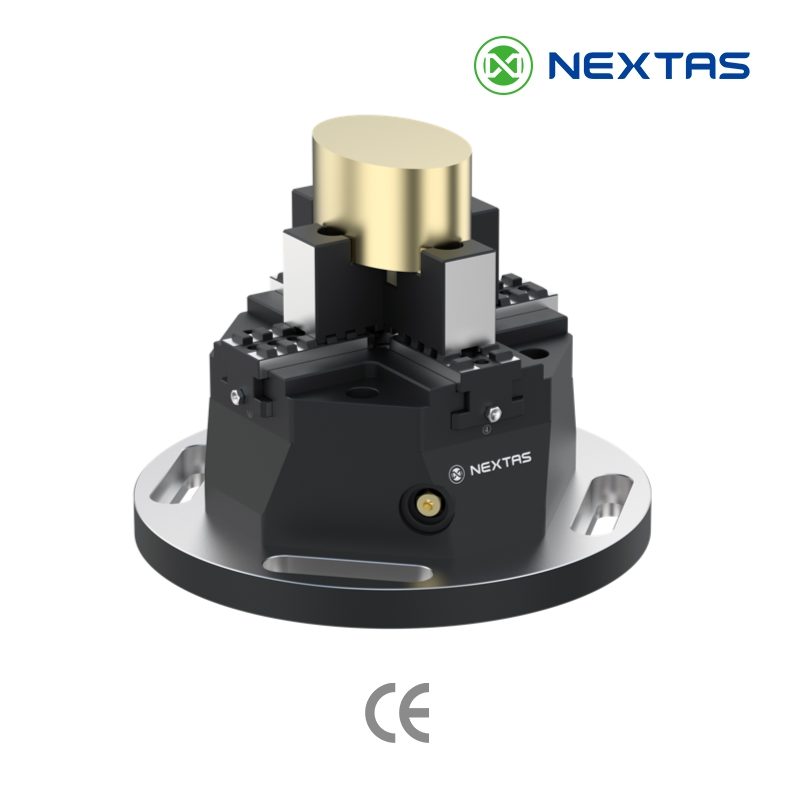

Es un plato de sujeción autocentrante con cuatro garras flotantes que se adaptan a la forma de la pieza. Resulta ideal para talleres que mecanizan piezas irregulares, asimétricas o redondas, como fundiciones, forjas y carcasas, donde el centrado manual en un plato de cuatro garras convencional es el paso más lento de cada preparación.
Un único husillo, girado con una llave hexagonal, coordina las garras flotantes en X e Y. Las garras X presujetan primero y después avanzan las garras Y. El centro de sujeción resultante depende de la geometría y de los puntos de contacto de la pieza, por lo que no se presupone que coincida automáticamente con su centro geométrico o de mecanizado. Verifícalo antes de cortar.
Hay dos modelos de catálogo: el P150 (NT-S00P150SZ), con 30.000 N de fuerza de sujeción, rango de 0–150 mm y 21,4 kg de peso, y el P220 (NT-S00P220SZ), con 40.000 N, 0–220 mm y 41 kg. Ambos tienen carrera de sujeción de 20 mm y repetibilidad de 0,02 mm.
Ambos modelos figuran en el catálogo con una repetibilidad nominal de 0,02 mm. El resultado alcanzable depende de la pieza, las garras, la limpieza, el par, el montaje y el método de medición, así que confirma los criterios de aceptación del modelo cotizado.

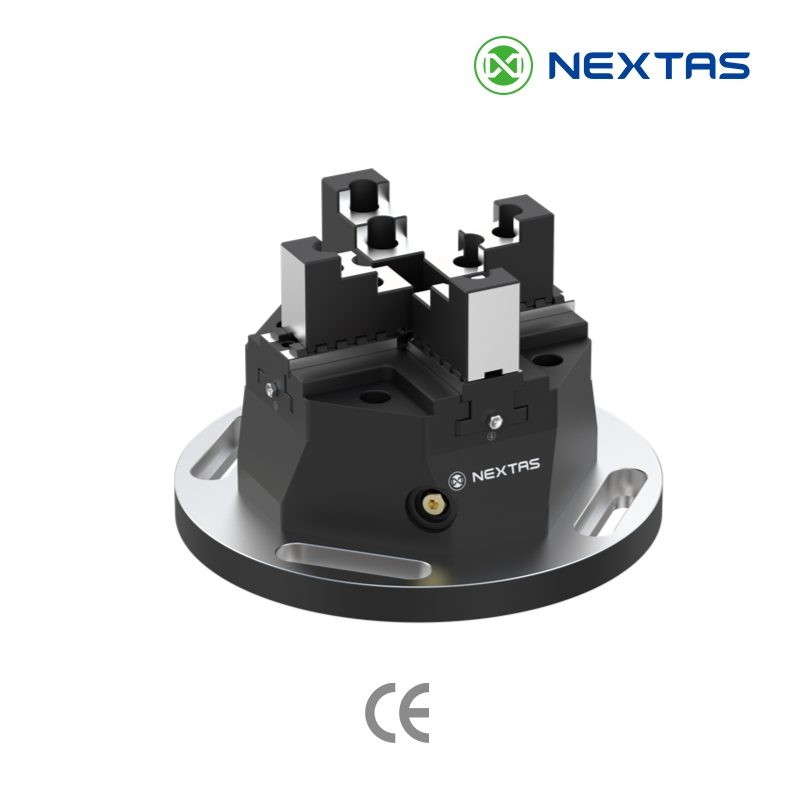

El cuerpo del plato se atornilla a su placa base, que se monta en mesas estándar con ranuras en T. Para flujos entre máquinas o con palés puede asentarse sobre una placa o un sistema de sujeción de punto cero. El tiempo de cambio y la conservación de la línea central deben medirse y verificarse en la aceptación del montaje completo.
Las garras y el cuerpo utilizan materiales definidos por modelo. Sigue el plan de limpieza y lubricación del modelo y verifica periódicamente la repetibilidad con el método de aceptación definido.
Podemos confirmarte qué archivos 2D o 3D están disponibles para el modelo elegido. El plazo se concreta en la oferta, después de revisar modelo, cantidad, interfaz de montaje y alcance de inspección.
