Monta utillajes de 52 y 96 mm sobre la misma placa de punto cero

Placa de punto cero combinada 52/96 mm

La placa de punto cero combinada 52/96 integra los patrones de pernos de tiro de 52 mm y de 96 mm en una sola placa base. Permite montar utillajes de distintos tamaños de forma intercambiable sobre la misma plataforma sin cambiar la base.

Descripción del producto

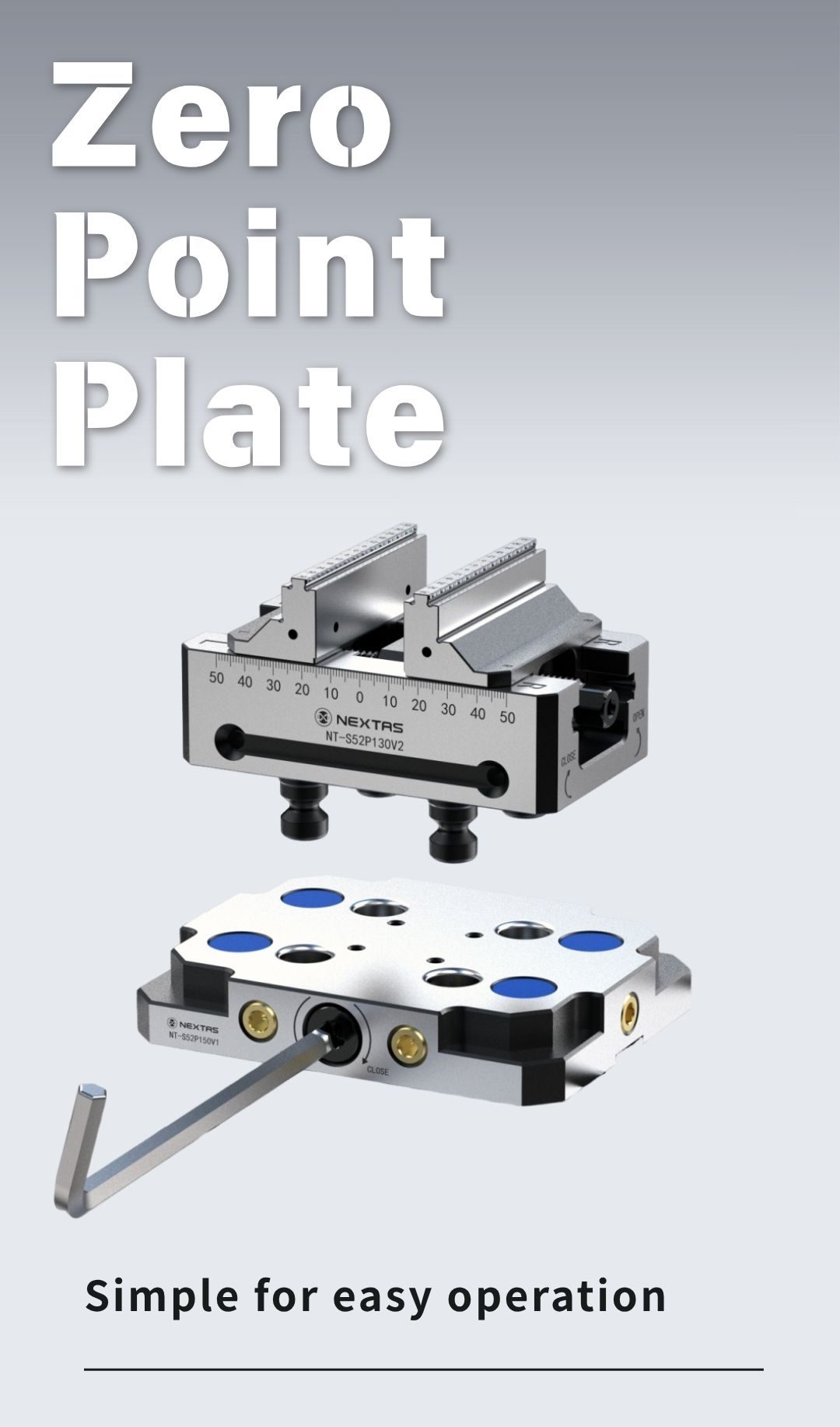

Placa de punto cero combinada 52/96 con una mordaza montada y la llave hexagonal de accionamiento

Especificaciones del producto:

Nombre del producto: placa de punto cero combinada 52/96 cuadrada
Precisión de posicionamiento repetido: 0.005 mm
Fuerza de sujeción: 30000 N
Material: acero inoxidable endurecido
Posición de indexación fija de 4x90°

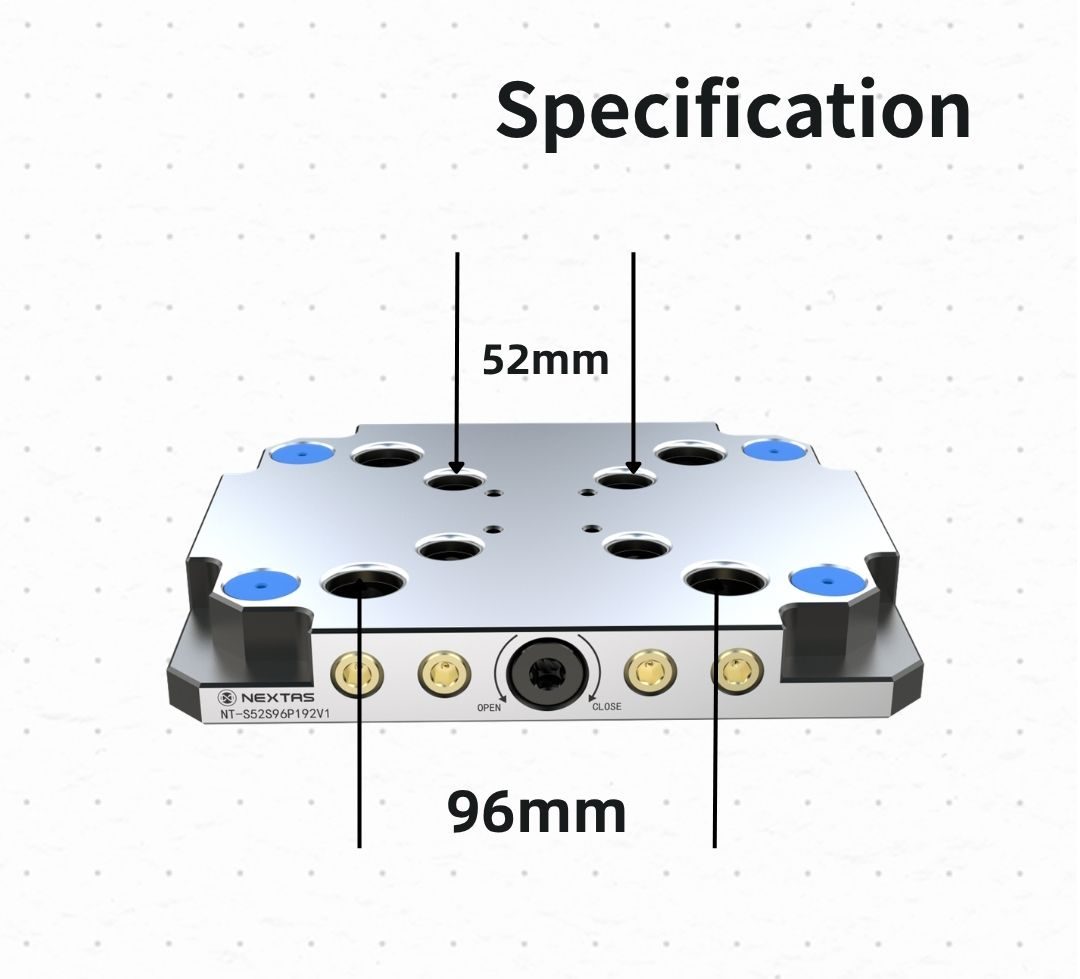

Placa de punto cero combinada con las interfaces de 52 y 96 milímetros señaladas

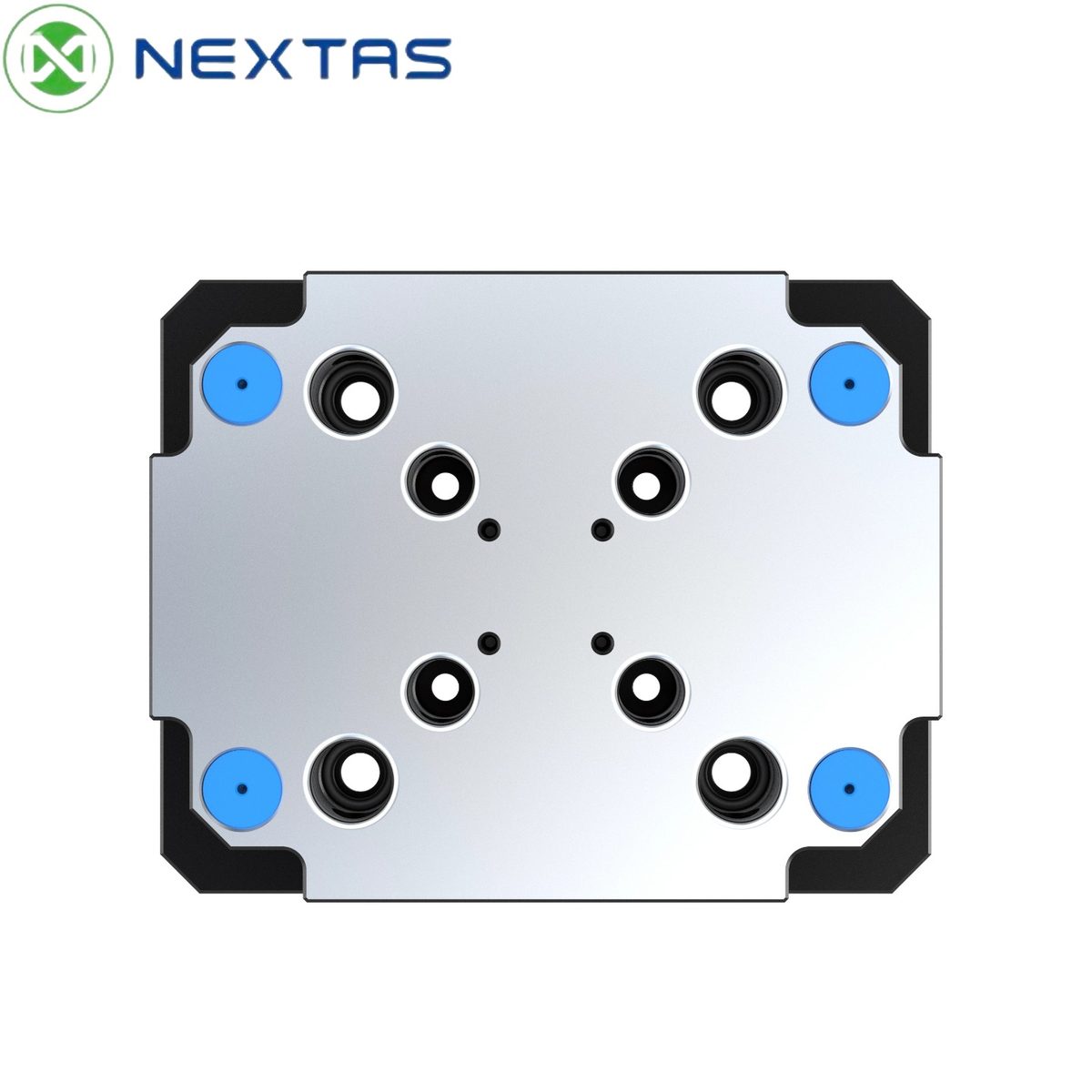

Vista superior de la placa de punto cero combinada 52/96 con sus alojamientos de amarre

Ventajas:

Doble compatibilidad

Interfaces de 52 mm y 96 mm en una sola placa.

Combinación flexible

Utillajes pequeños y grandes sobre la misma base.

Referencia única

El mismo punto cero en todas las posiciones.

Espacio optimizado

Aprovecha al máximo la mesa de la máquina.

Cambios rápidos

Cambio inmediato entre trabajos diferentes.

Aplicaciones:

Mecanizado CNC: fresadoras, tornos y centros de mecanizado de 3, 4 y 5 ejes.
Automatización: células robotizadas, sistemas de palés y producción desatendida.
Electroerosión (EDM): por penetración y por hilo, totalmente sumergible.
Control de calidad: máquinas de medición por coordenadas, inspección óptica y estaciones de verificación.
Talleres de mecanizado: entornos con gran variedad de piezas, series cortas y entregas rápidas.

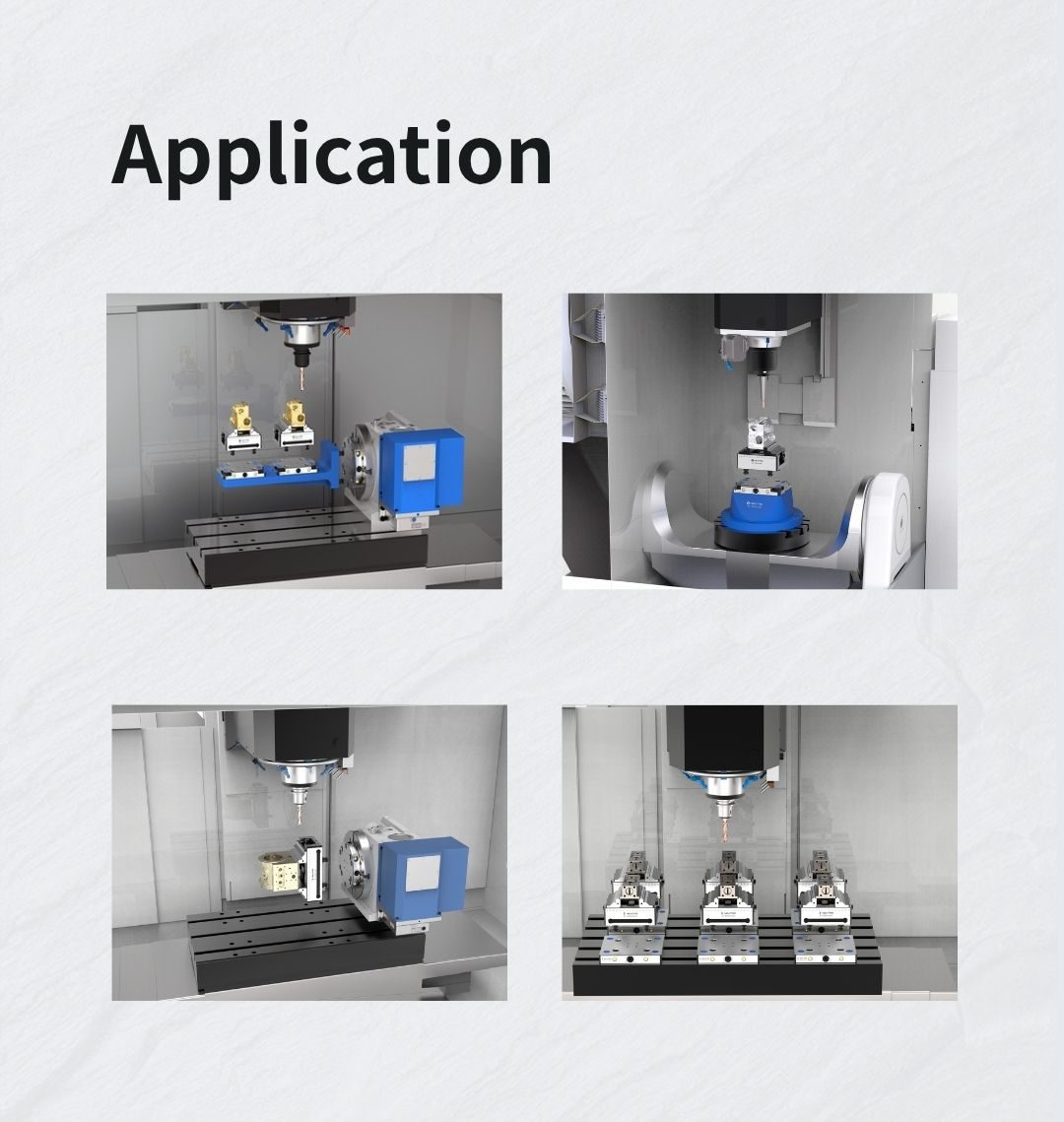

Ejemplos de uso en máquina:

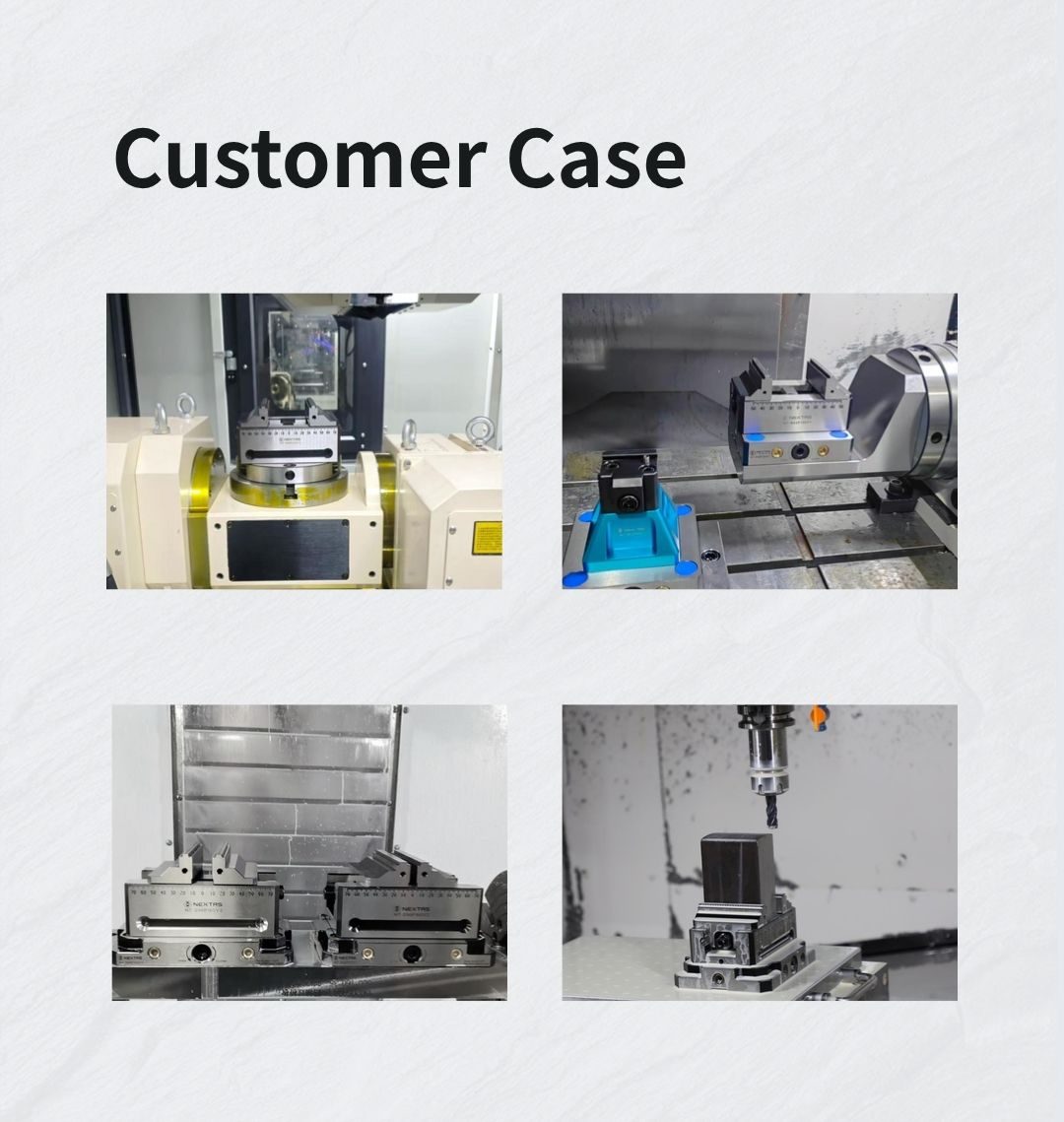

Casos reales de clientes con la placa de punto cero combinada montada en la mesa de la máquina

Accesorios del producto

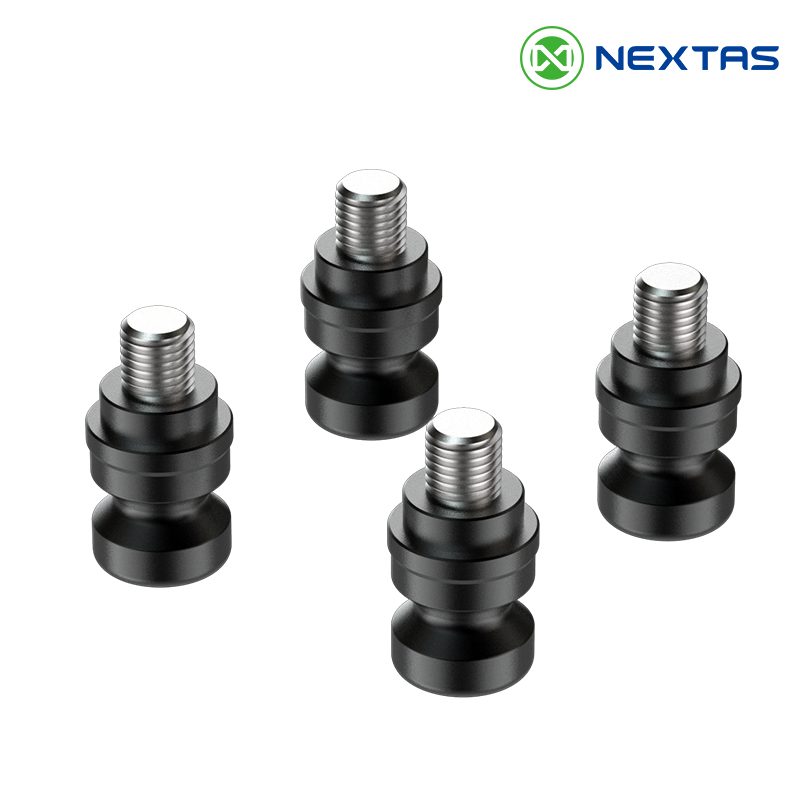

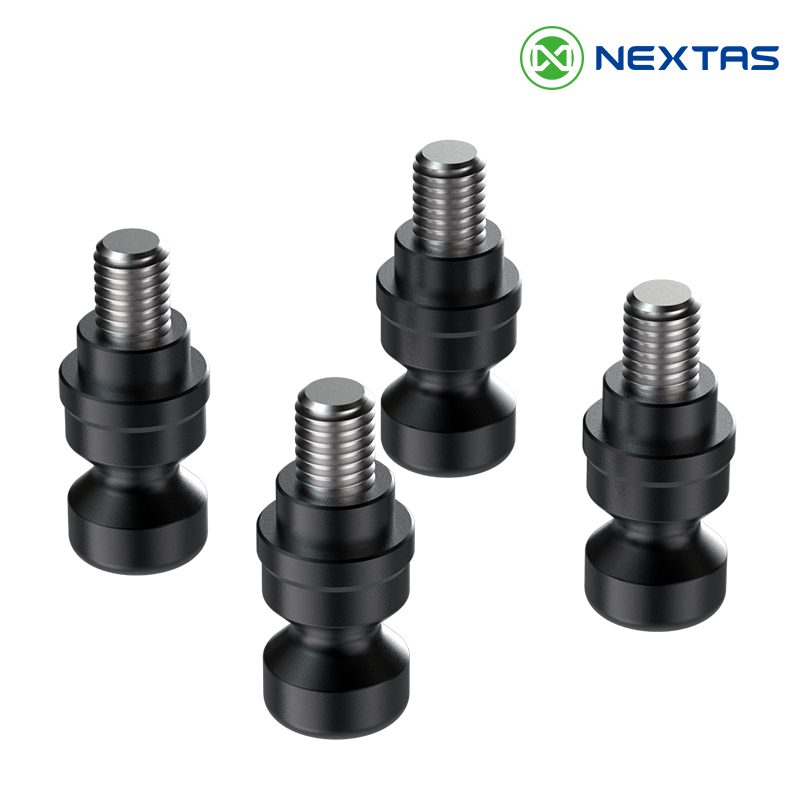

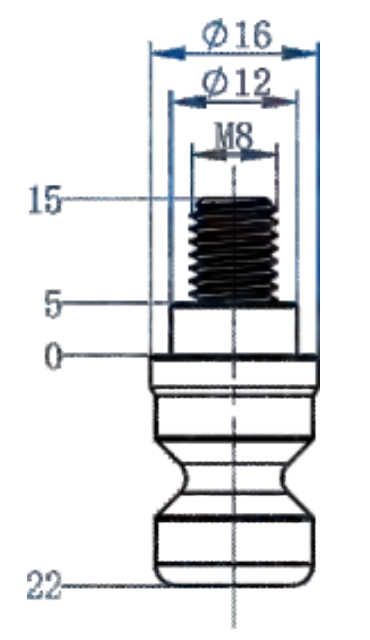

Juego de cuatro pernos de tiro M8 para la interfaz de 52 milímetros de la placa combinada

Etiquetas

Soluciones de sujeción para CNC
Placa de punto cero Fanuc Robodrill
Placa de punto cero manual para mesa giratoria
Placa de punto cero manual para CNC Haas
Centro de mecanizado vertical placa de punto cero manual
Conjunto de placa de fijación con punto cero manual
Placa de punto cero manual para elevador del quinto eje
Centro de mecanizado vertical placa de punto cero neumático
Placa neumática de punto cero para mesa giratoria
Placa de punto cero neumática para CNC Haas

Placa de punto cero de 52 mm

La placa de punto cero de 52 mm es un componente de utillaje diseñado para cambiar piezas o utillajes de forma rápida y precisa en el mecanizado. Permite el ajuste manual y un posicionamiento seguro sin necesidad de configuraciones complejas.

Descripción del producto

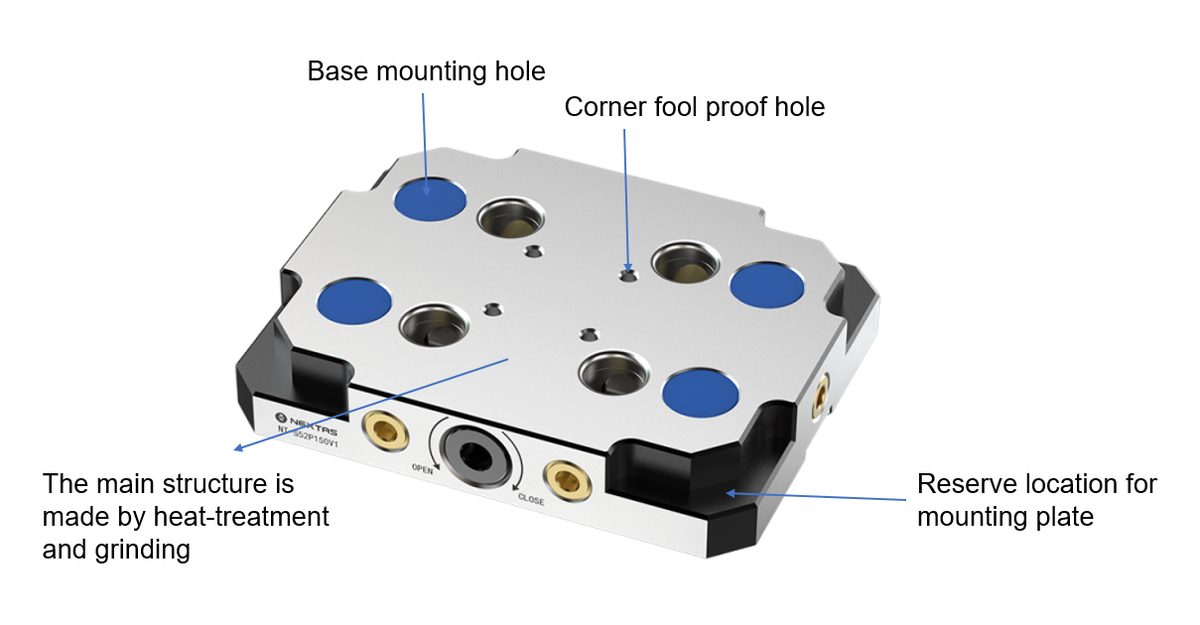

Placa de punto cero de 52 milímetros con sus agujeros de amarre y de posicionamiento señalados

Ventajas clave:

Diseño modular

Interfaz estándar industrial de 52 mm/96 mm.

Alta precisión

Precisión de posicionamiento repetido < 0.005 mm.

Ahorro de tiempo

Reduce el tiempo de preparación y de cambio.

Características técnicas:

Número de modelo: NT-S52P150V1
Precisión de posicionamiento repetido: <0.005 mm
Fuerza de sujeción: 20000 N
Material: acero inoxidable endurecido
Posición de indexación fija: 4x90°
Método de desbloqueo: manual
Peso: 3 kg

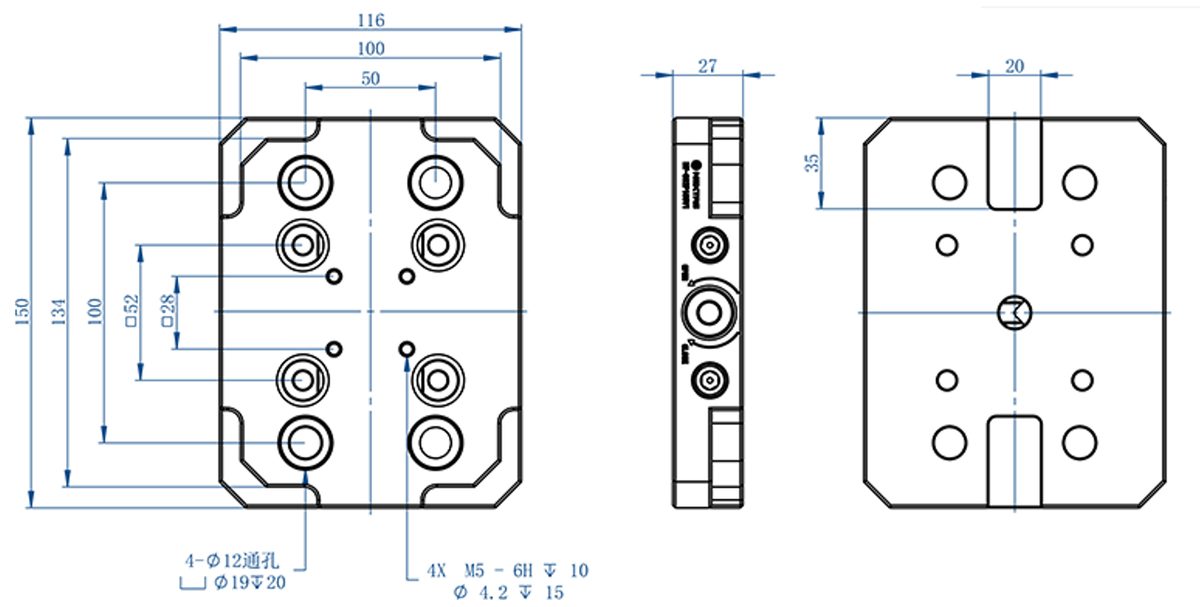

Croquis acotado de la placa de punto cero de 52 milímetros en planta, alzado y perfil

Serie de productos

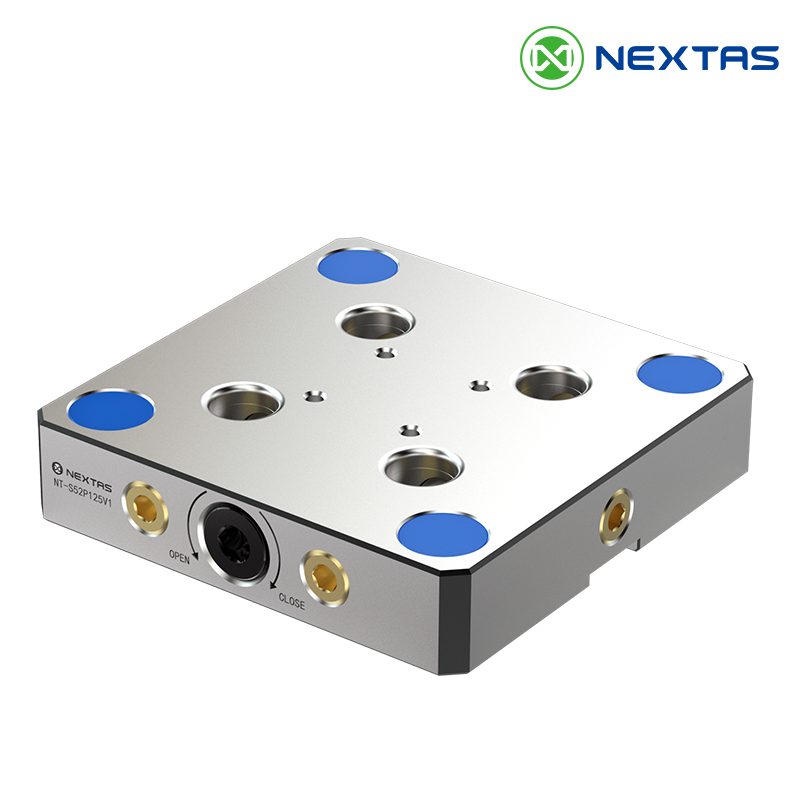

Placa de punto cero de 52 milímetros cuadrada de cuatro módulos

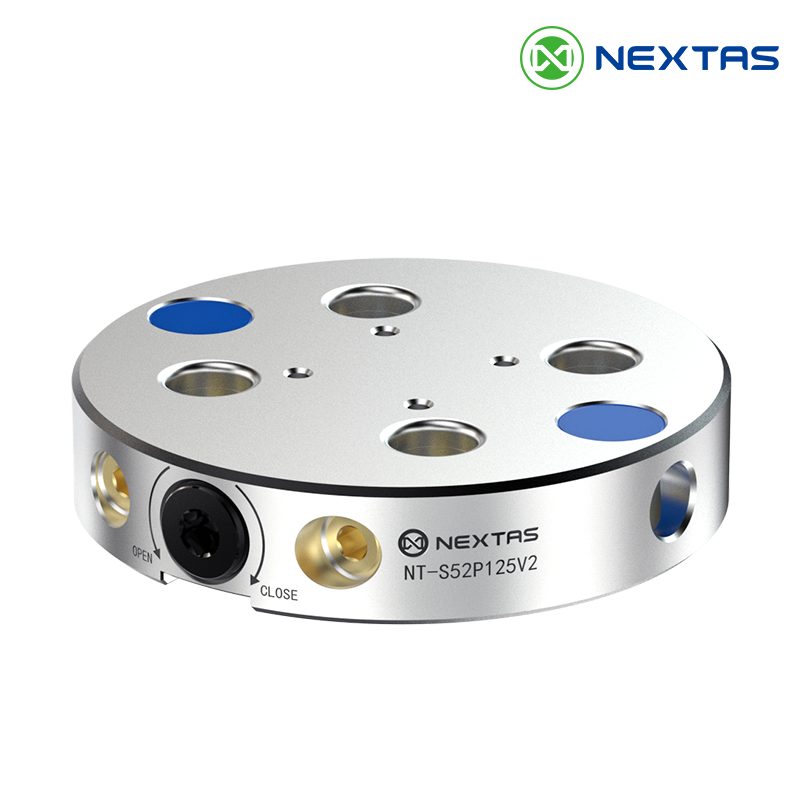

Placa de punto cero de 52 milímetros redonda de cuatro módulos

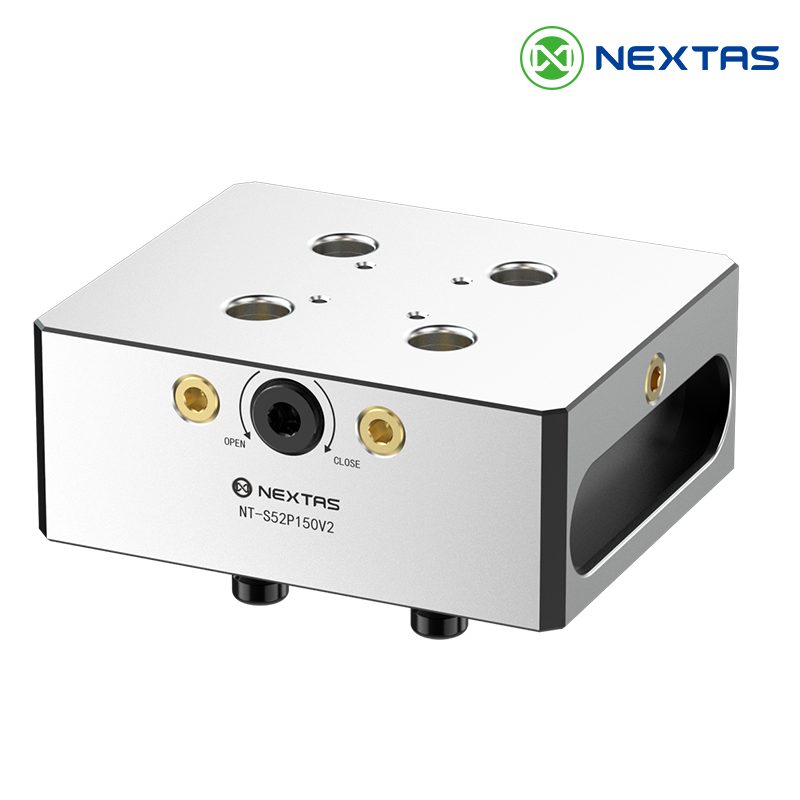

Placa de punto cero de 52 milímetros de cuerpo alto con alojamiento lateral

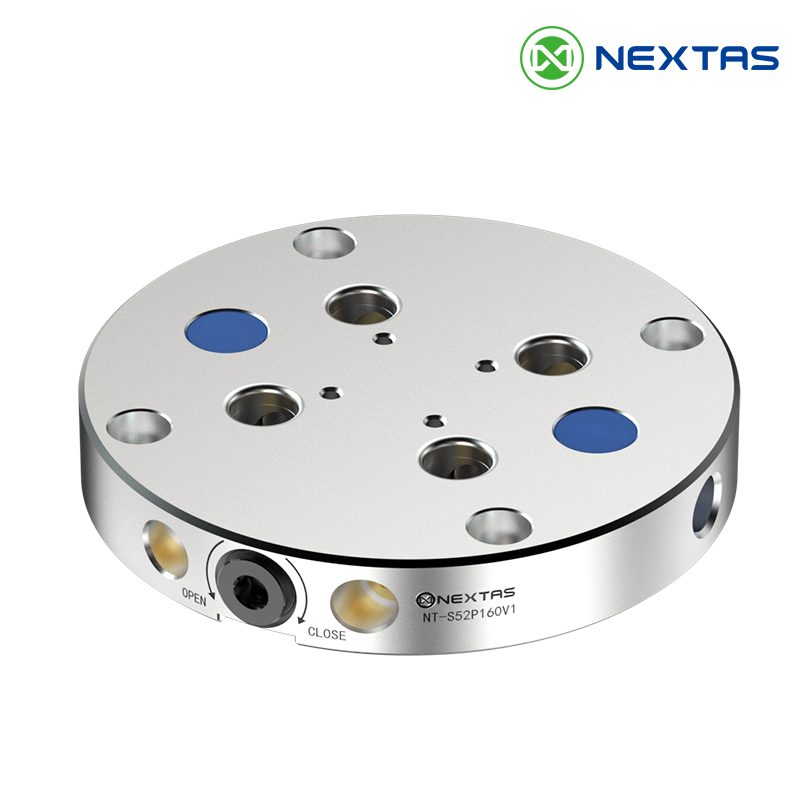

Placa de punto cero de 52 milímetros redonda de mayor diámetro

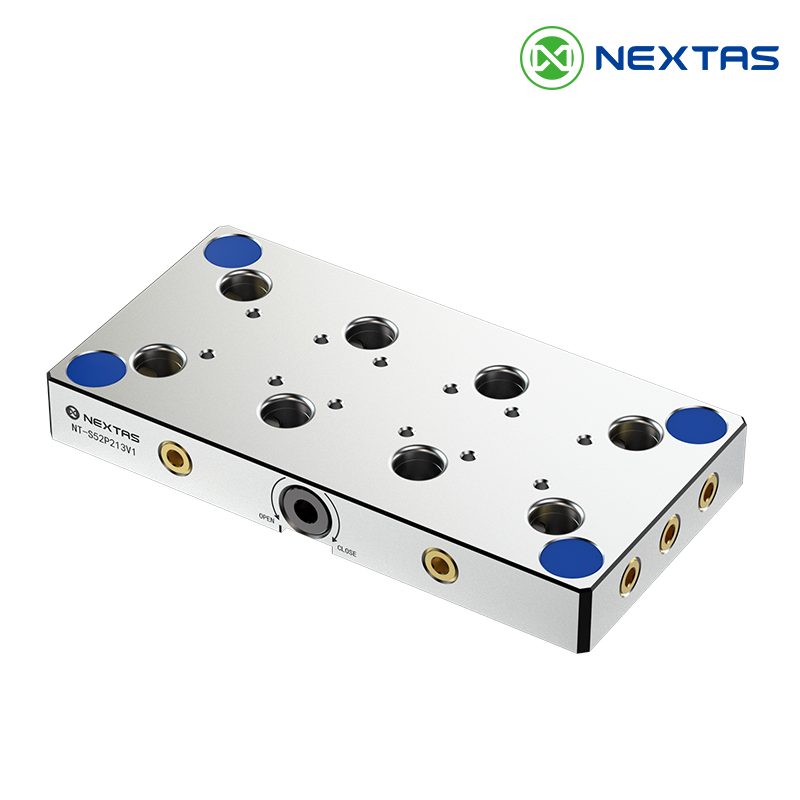

Placa de punto cero de 52 milímetros rectangular alargada de seis módulos

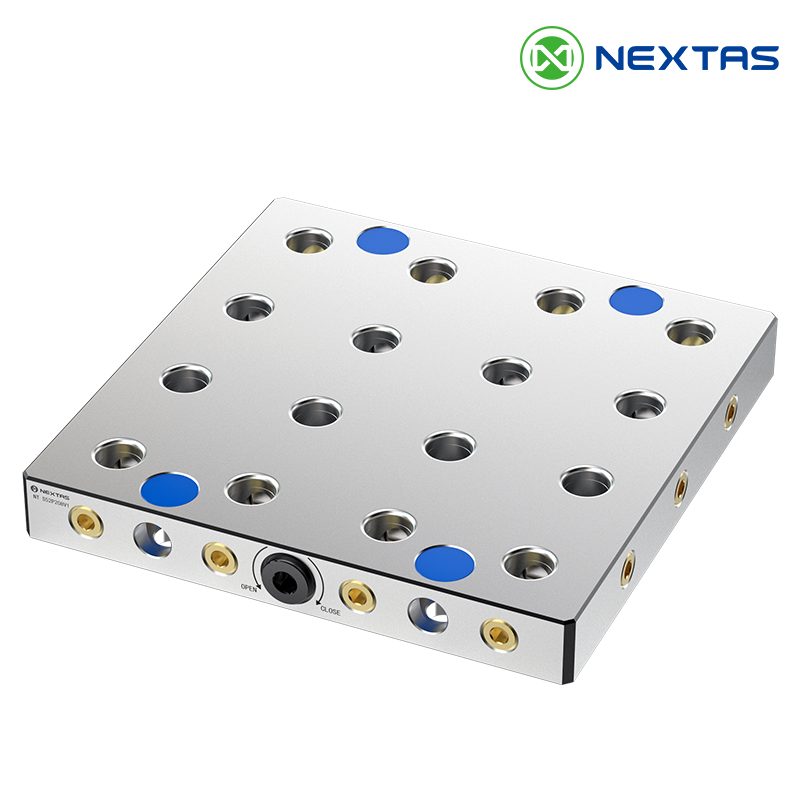

Placa de punto cero de 52 milímetros cuadrada de gran formato con nueve alojamientos

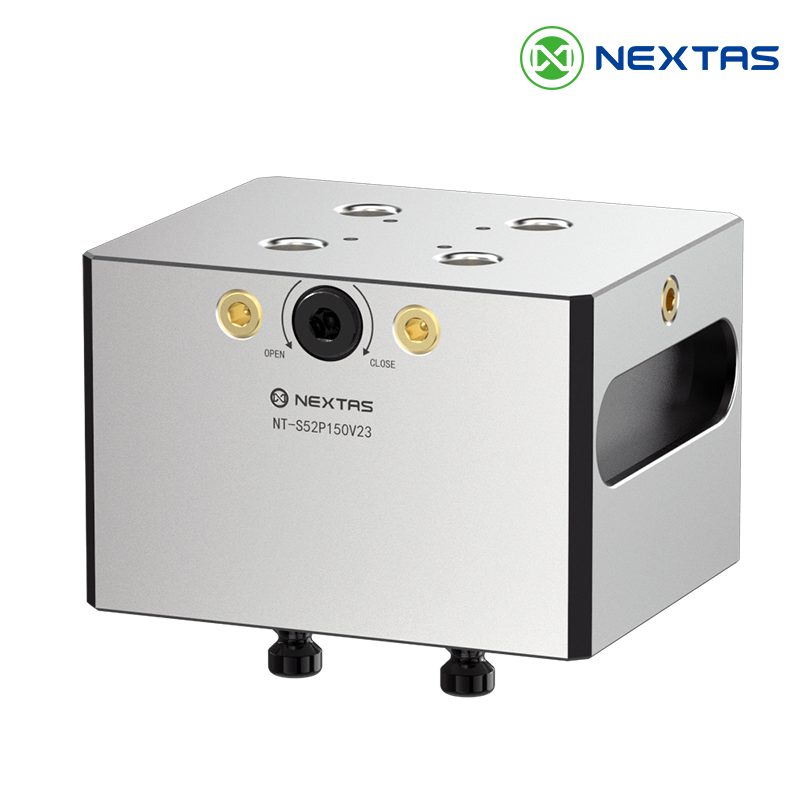

Torre de punto cero de 52 milímetros para mecanizado en varias caras

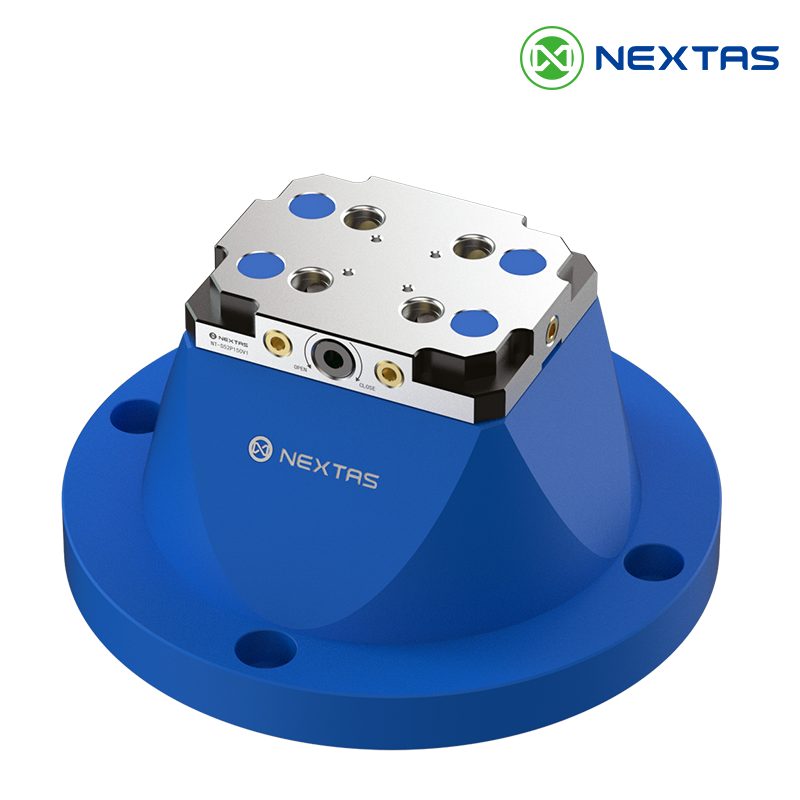

Placa de punto cero de 52 milímetros montada sobre una base cónica de cuarto eje

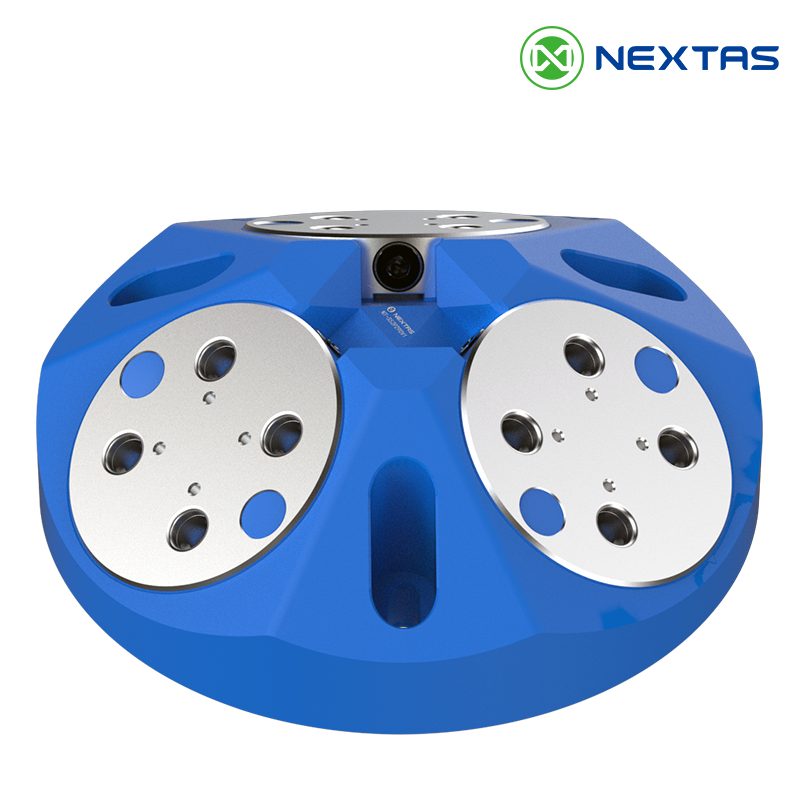

Base de doble estación con dos placas de punto cero de 52 milímetros

Parámetros

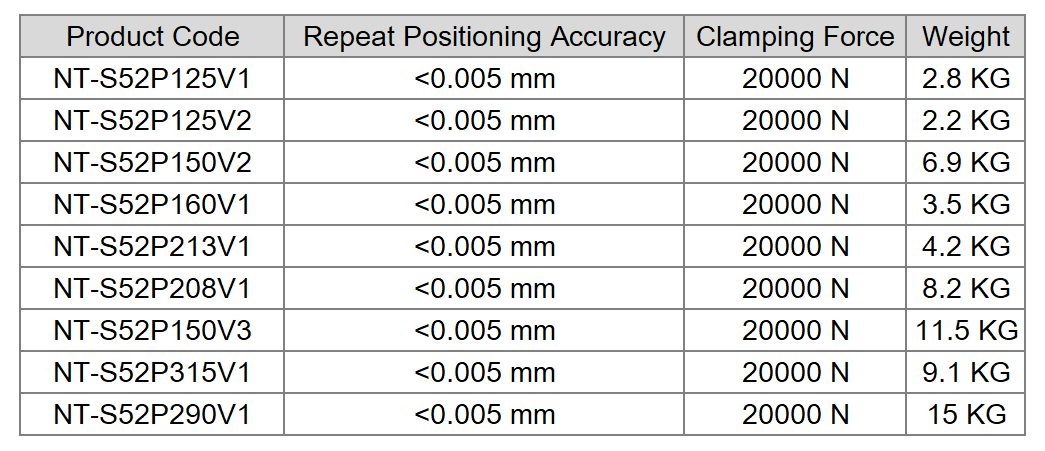

Tabla con los nueve modelos de placa de punto cero de 52 milímetros, su precisión, su fuerza de sujeción y su peso

Accesorios del producto

Uso:

Mecanizado CNC, EDM, WEDM, rectificadora. Soluciones disponibles para máquinas de 3, 4 y 5 ejes.

Modo de empleo:

Para usar la placa de punto cero manual, móntala sobre la mesa de la máquina, fija la pieza o el utillaje a la placa con bridas o tornillos, alinéala manualmente para ganar precisión y bloquéala en su posición. Al cambiar de pieza, solo tienes que liberar el mecanismo de bloqueo, sustituir la pieza y volver a colocarla para mantener la misma precisión.

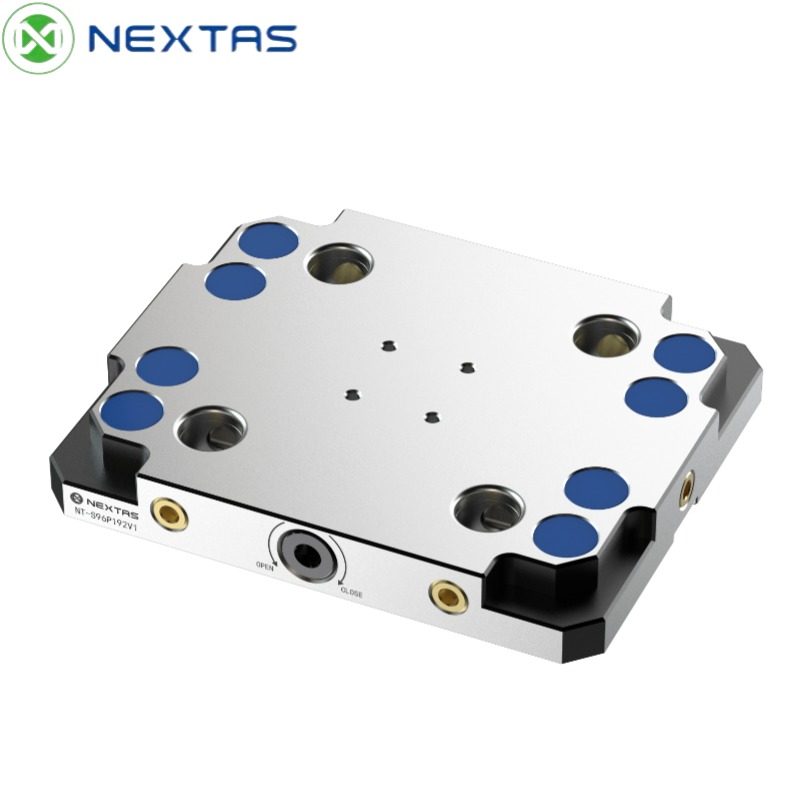

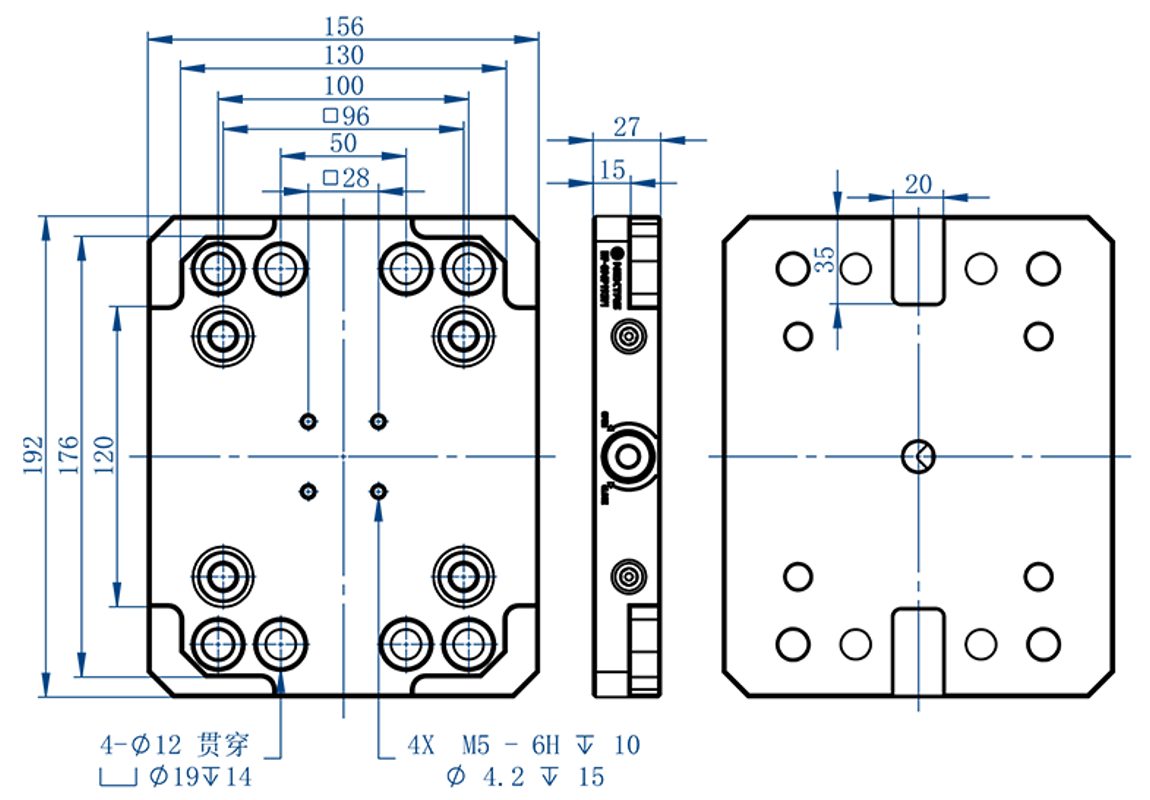

Placa de punto cero de 96 mm

La placa de punto cero de 96 mm es un componente de utillaje diseñado para cambiar piezas o utillajes de forma rápida y precisa en el mecanizado. Permite el ajuste manual y un posicionamiento seguro sin necesidad de configuraciones complejas.
