Apuesta por la paleta de referencia neumática de cambio rápido

Paleta de referencia neumática de cambio rápido

La placa de referencia de cambio rápido es un sistema de herramientas que permite un intercambio rápido y fácil de piezas de trabajo o accesorios en una máquina de mecanizado.

Descripción del producto

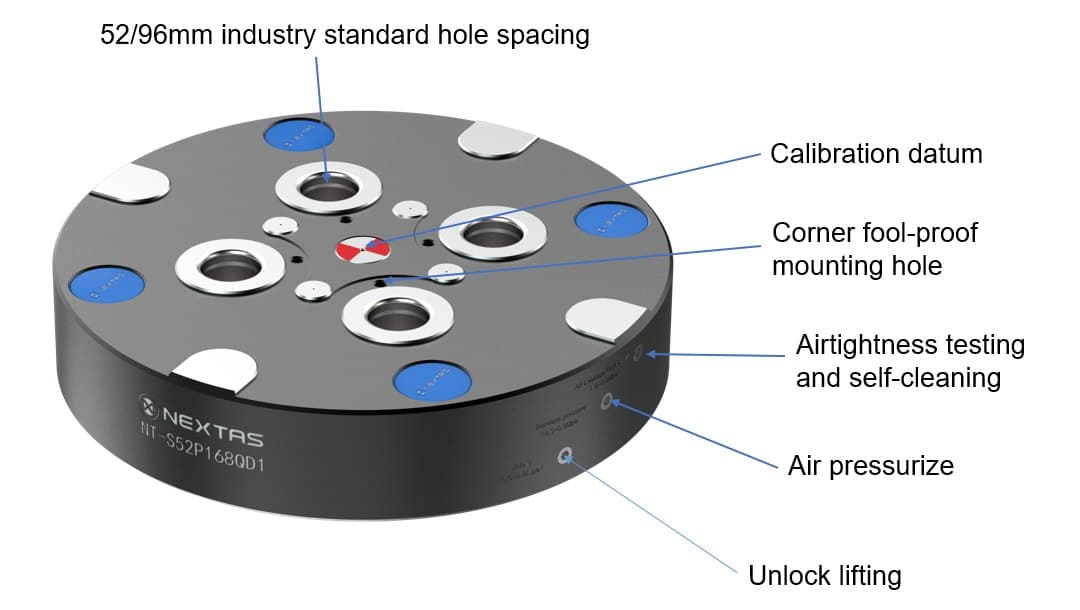

Paleta de referencia neumática NT-S52P168QD1 con sus funciones señaladas

Nuevo diseño:

Precisión de posicionamiento repetido<0.005 mm

Fuerza de sujeción 9000 N

Desbloqueo de la carga de elevación 100 KG

Carga máxima de sujeción 800 KG

Método de presurización neumática

Acero inoxidable endurecido

Interfaz estándar industrial de 52 mm / 96 mm

Limpieza de datos de posicionamiento y pruebas de estanqueidad

Características técnicas:

Número de modelo: NT-S96P250QD1
Precisión de posicionamiento repetido: <0.005 mm
Fuerza de sujeción: 20000 N
Carga de elevación: 330 KG
Material: acero inoxidable endurecido
Método de desbloqueo: presión (0.5-0.8 MPa)
Peso: 12 kg

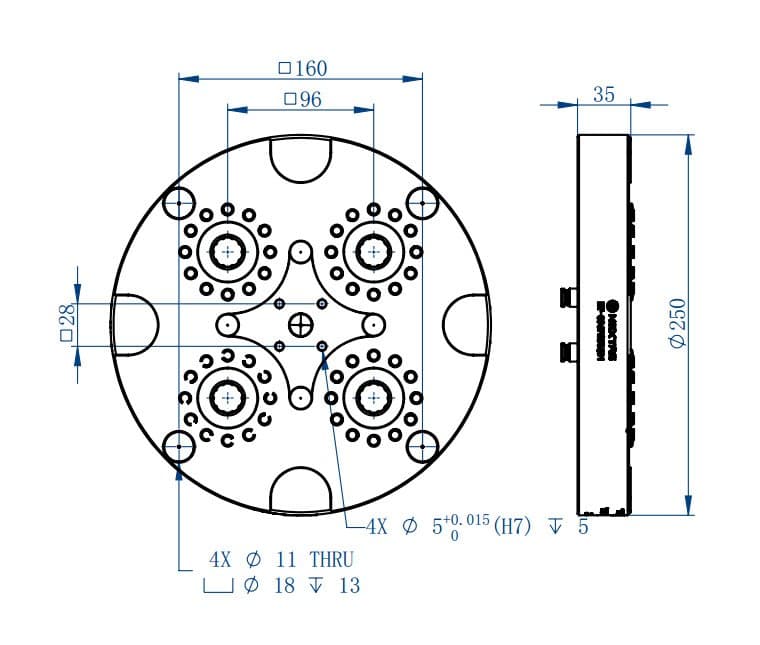

Croquis acotado de la paleta de referencia neumática NT-S96P250QD1

Ventajas clave:

Estructura mecánica autoblocante
Presurización de sujeción
Función de autolimpieza
Función de estanqueidad
Posición de indexación fija de 4x90°

Serie de productos:

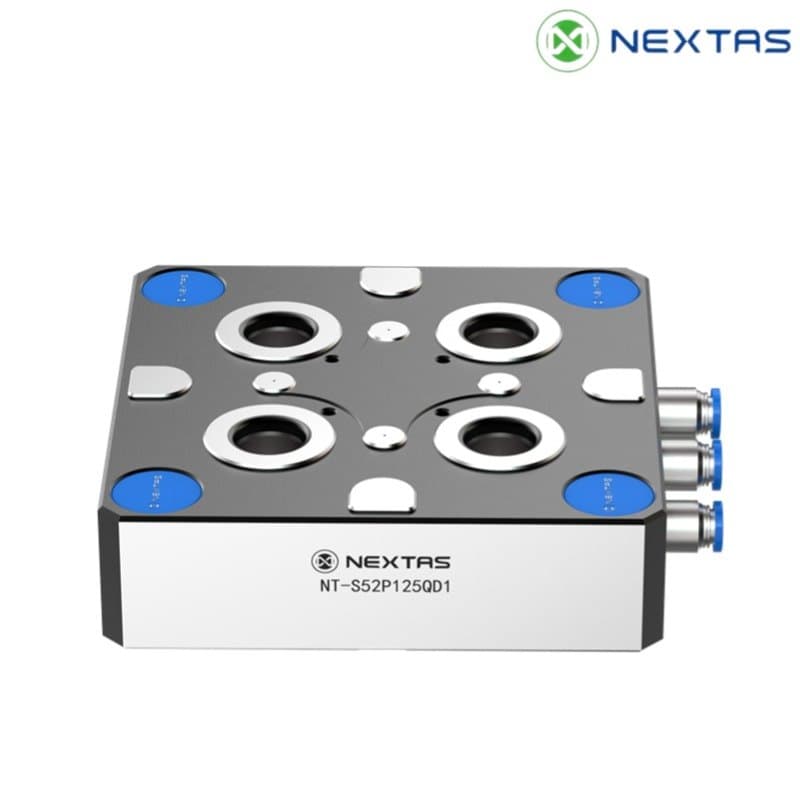

Paleta de referencia neumática NT-S52P125QD1 rectangular de cuatro módulos

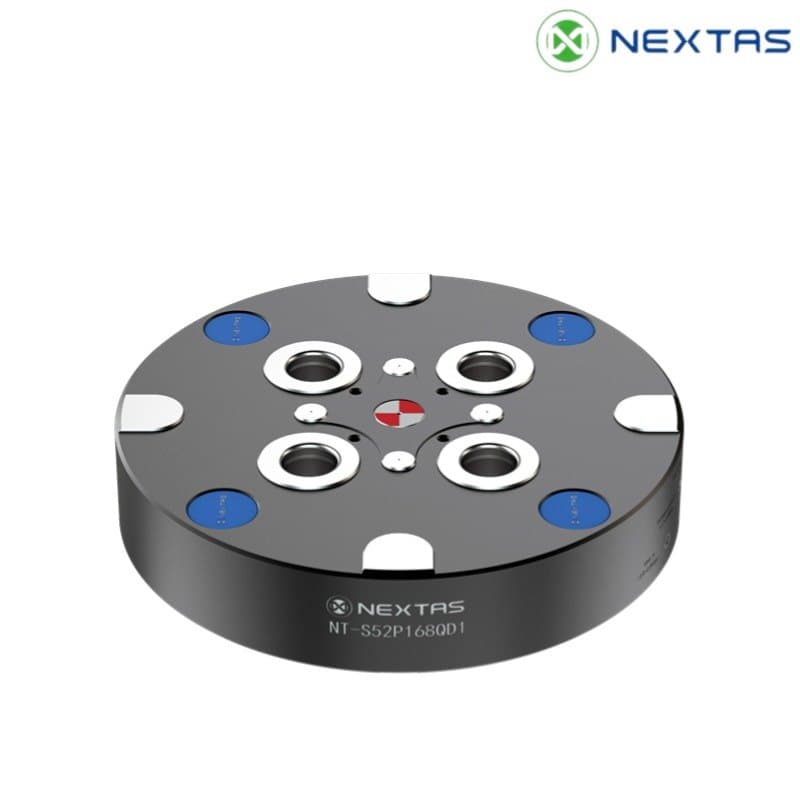

Paleta de referencia neumática NT-S52P168QD1 redonda de cuatro módulos

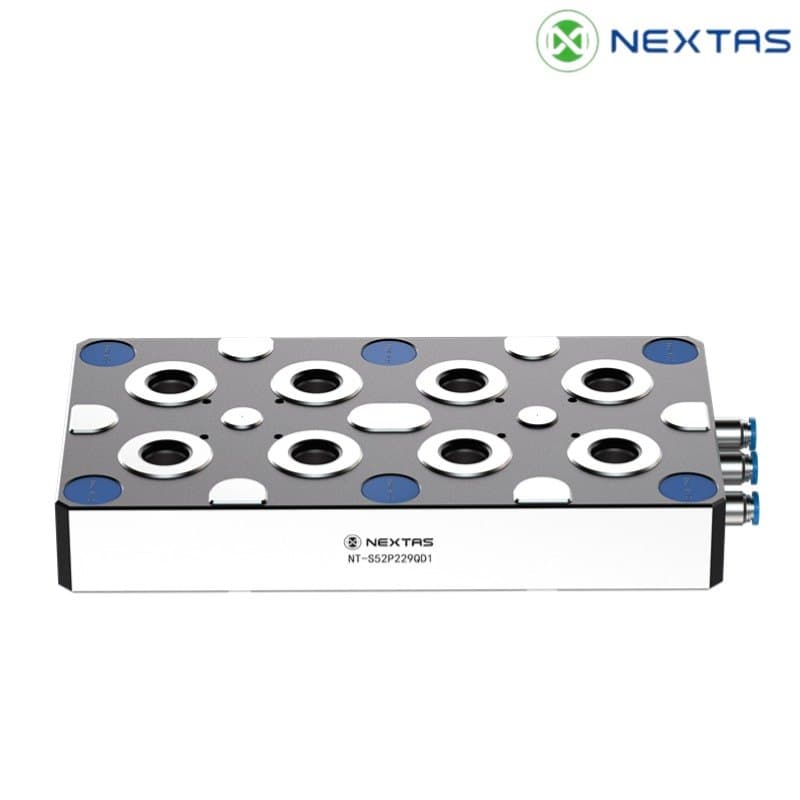

Paleta de referencia neumática NT-S52P229QD1 alargada de ocho módulos

Parámetros de los productos:

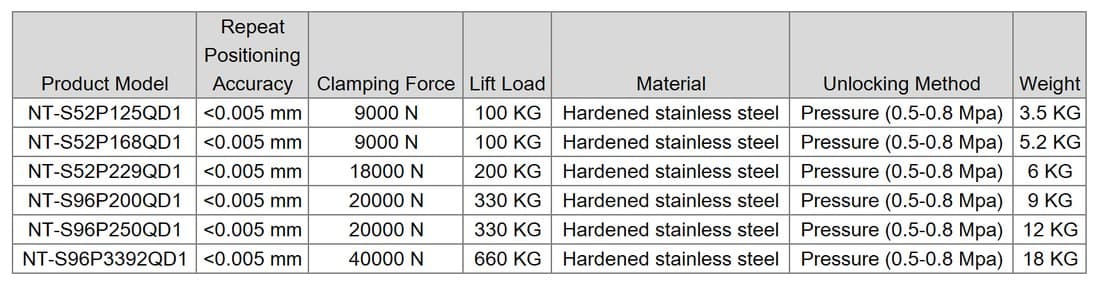

Tabla con los seis modelos de paleta de referencia neumática, su fuerza de sujeción y su peso

Accesorios del producto:

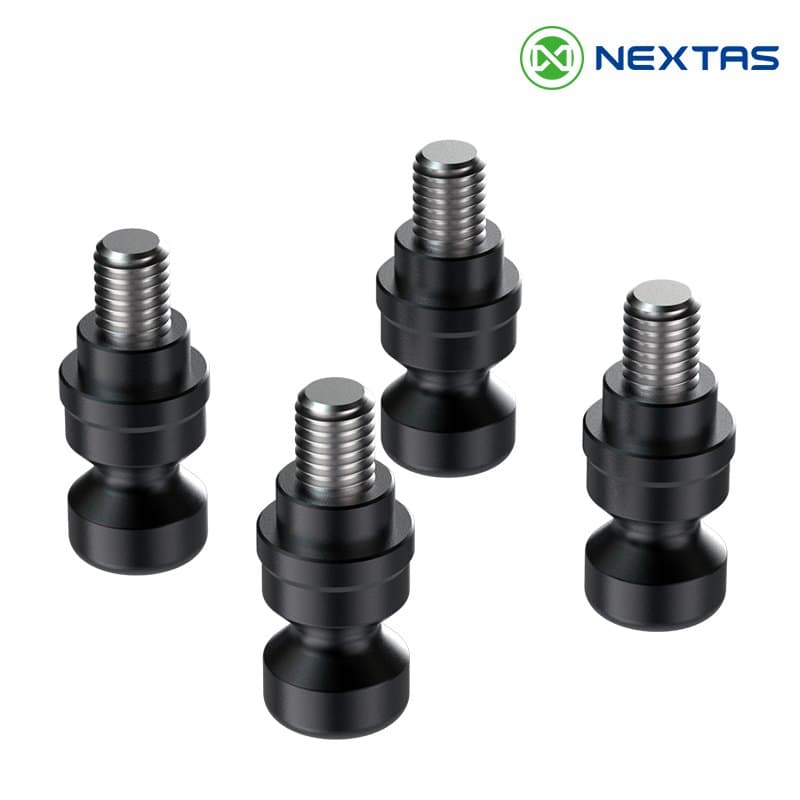

Juego de cuatro pernos de tiro NT-S52P16V1 para la interfaz de 52 milímetros

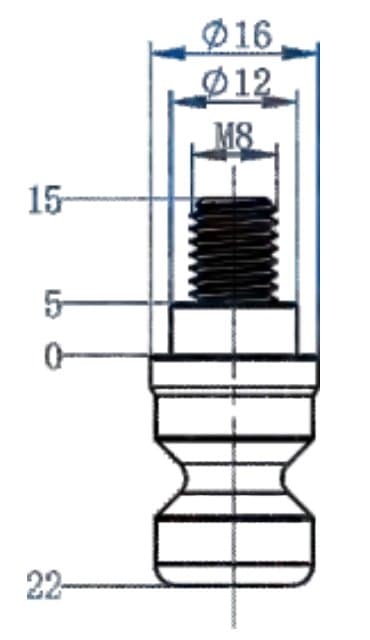

Croquis acotado del perno de tiro de la interfaz de 52 milímetros

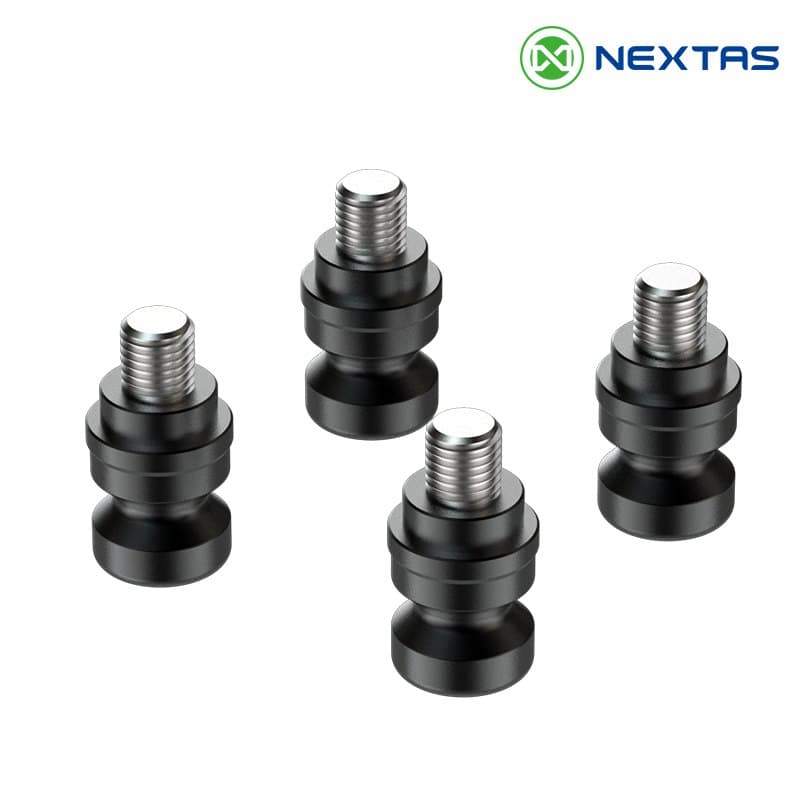

Juego de cuatro pernos de tiro NT-S96P20V1 para la interfaz de 96 milímetros

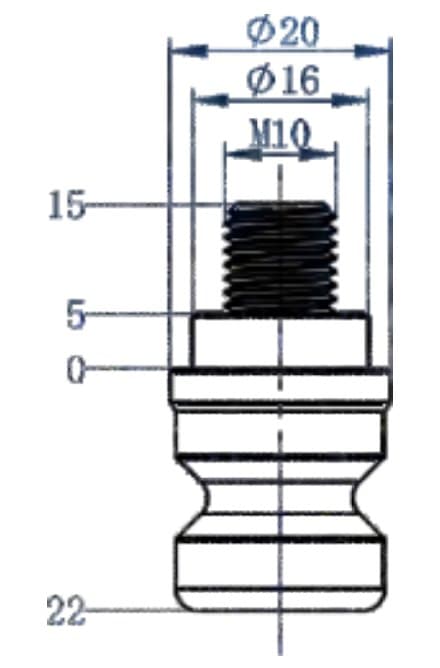

Croquis acotado del perno de tiro de la interfaz de 96 milímetros

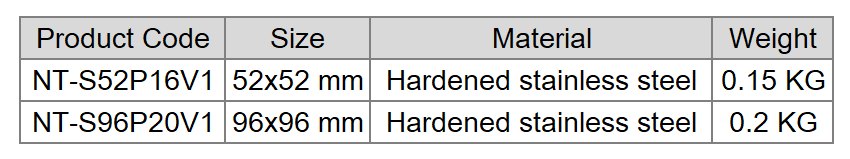

Tabla de referencias, medidas y peso de los pernos de tiro de 52 y 96 milímetros

Uso:

Mecanizado CNC, EDM, WEDM, RECTIFICADORA. Soluciones disponibles para máquinas de 3,4,5 ejes

Modo de empleo:

La placa base neumática de cambio rápido se utiliza alineándola con la interfaz de montaje, activando el sistema neumático para bloquear o liberar la herramienta o el accesorio rápidamente. Asegura una presión de aire adecuada y conexiones limpias para un rendimiento óptimo. El mecanismo permite cambios rápidos sin ajustes manuales, lo que mejora la eficiencia en configuraciones modulares.

Aplicaciones:

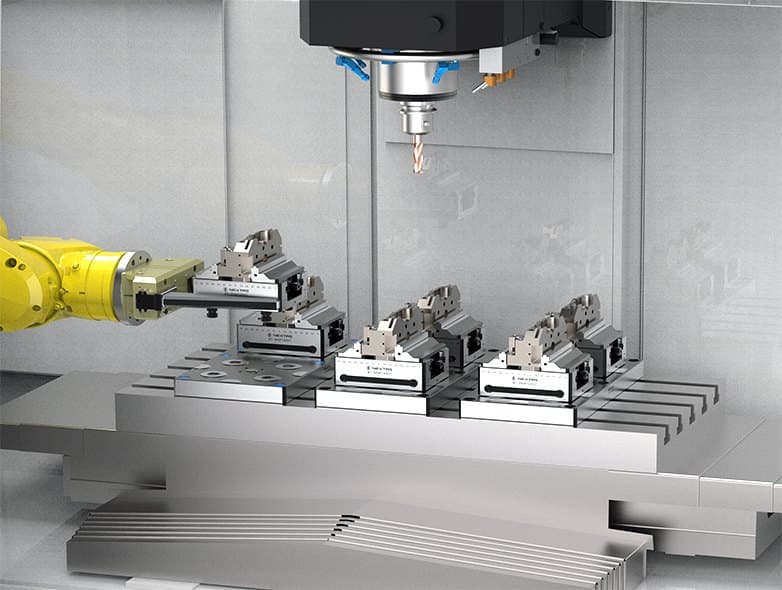

Robot cargando mordazas sobre paletas de referencia neumática en una máquina de 3 ejes

Paleta neumática de cambio rápido y mordaza autocentrante para la automatización de máquinas de 3 ejes

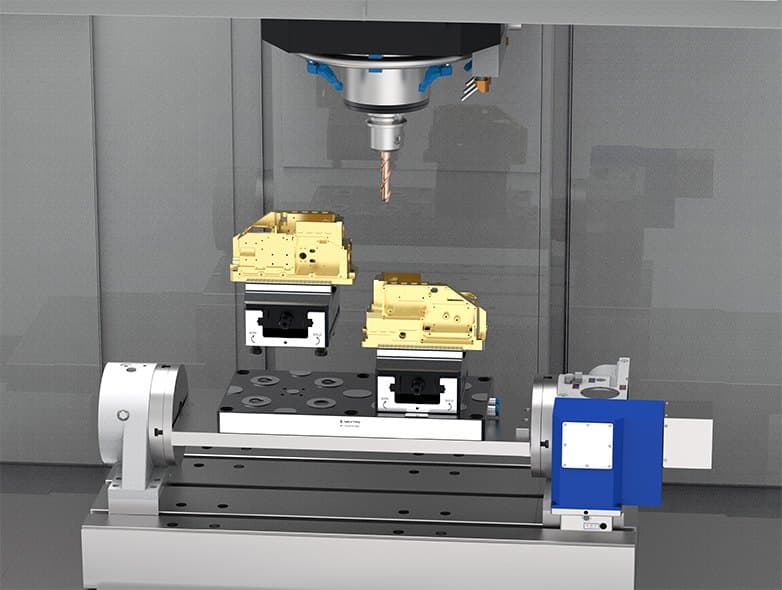

Paleta de referencia neumática sobre el plato divisor de una máquina de 4 ejes

Aplicación de máquina neumática de 4 ejes de paleta de cambio rápido y mordaza autocentrante

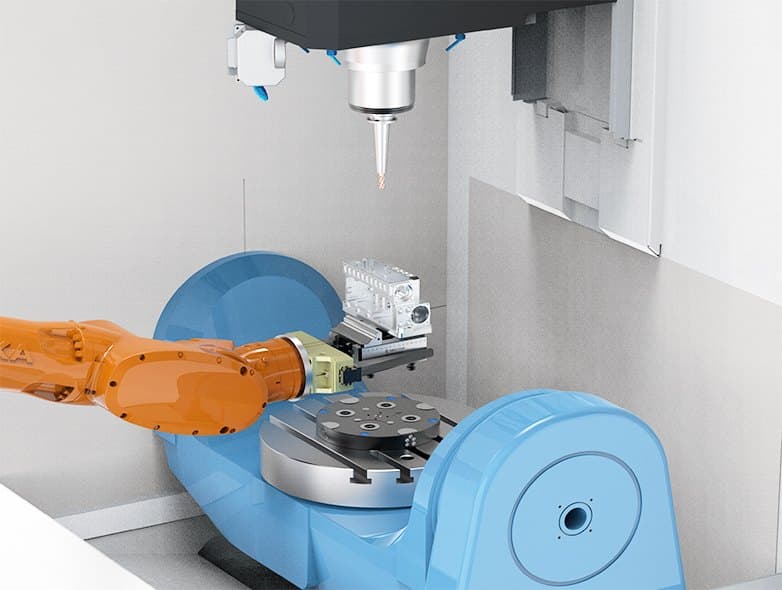

Paleta de referencia neumática en la mesa basculante de un centro de mecanizado de 5 ejes

Paleta neumática de cambio rápido y mordaza autocentrante para la automatización de máquinas de 5 ejes

Certificados:

CE, ISO 14001, ISO 45001, ISO 9001

Método de pago:

T/T, L/C, Western Union, PayPal, Tarjeta de crédito
