Conoce la paleta de referencia neumática de Nextas

Paleta de referencia neumática de cambio rápido

La placa de referencia de cambio rápido es un sistema de herramientas que permite un intercambio rápido y fácil de piezas de trabajo o accesorios en una máquina de mecanizado.

Descripción del producto

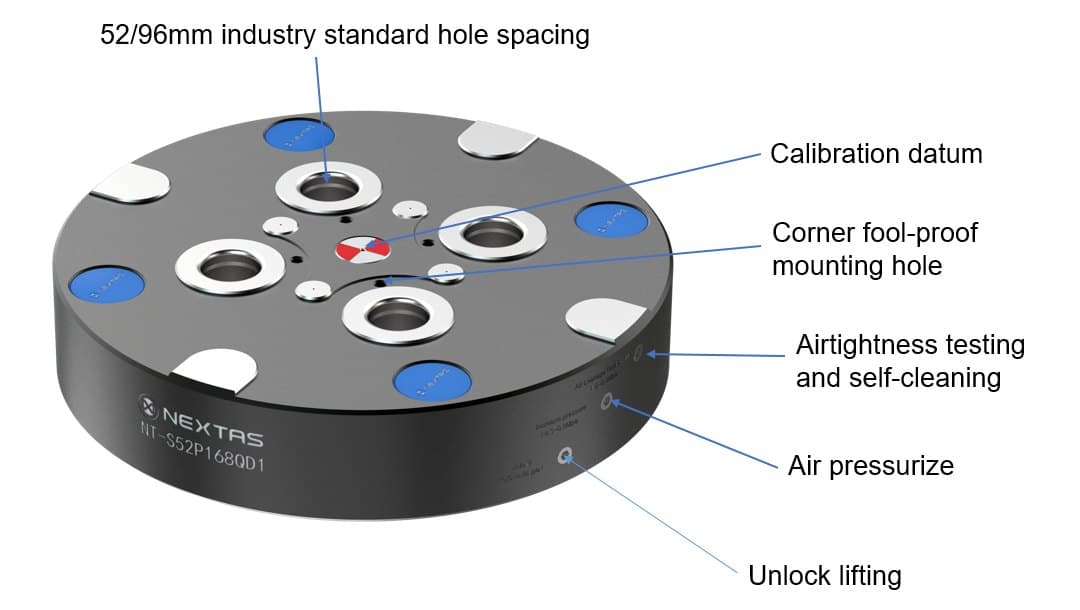

Paleta de referencia neumática de cambio rápido de Nextas

Nuevo diseño:

Precisión de posicionamiento repetido<0.005 mm
Fuerza de sujeción 9000 N
Desbloqueo de la carga de elevación 100 KG
Carga máxima de sujeción 800 KG
Método de presurización neumática
Acero inoxidable endurecido
Interfaz estándar industrial de 52 mm / 96 mm
Limpieza de datos de posicionamiento y pruebas de estanqueidad

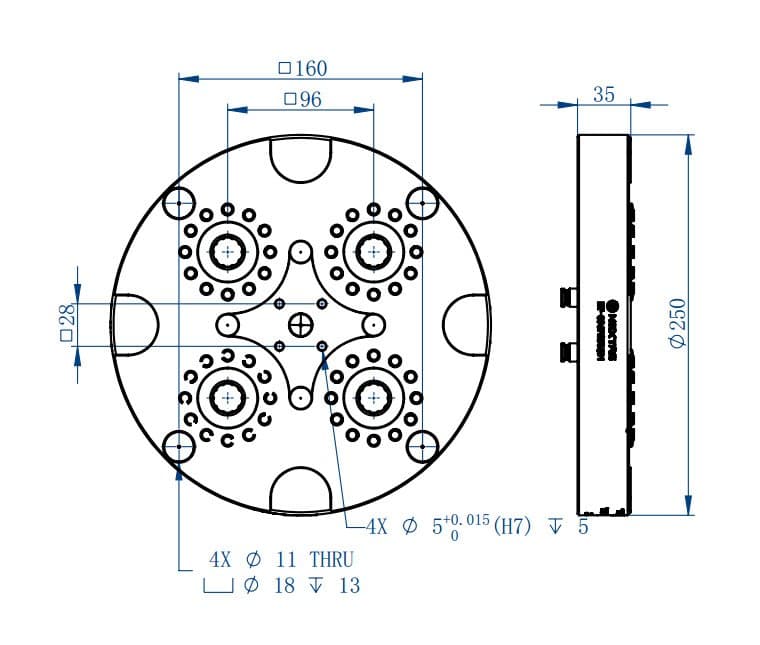

Características técnicas:

Número de modelo: NT-S96P250QD1
Precisión de posicionamiento repetido: <0.005 mm
Fuerza de sujeción: 20000 N
Carga de elevación: 330 KG
Material: acero inoxidable endurecido
Método de desbloqueo: presión (0.5-0.8 MPa)
Peso: 12 kg

Ventajas clave:

Estructura mecánica autoblocante
Presurización de sujeción
Función de autolimpieza
Función de estanqueidad
Posición de indexación fija de 4x90°

Serie de productos:

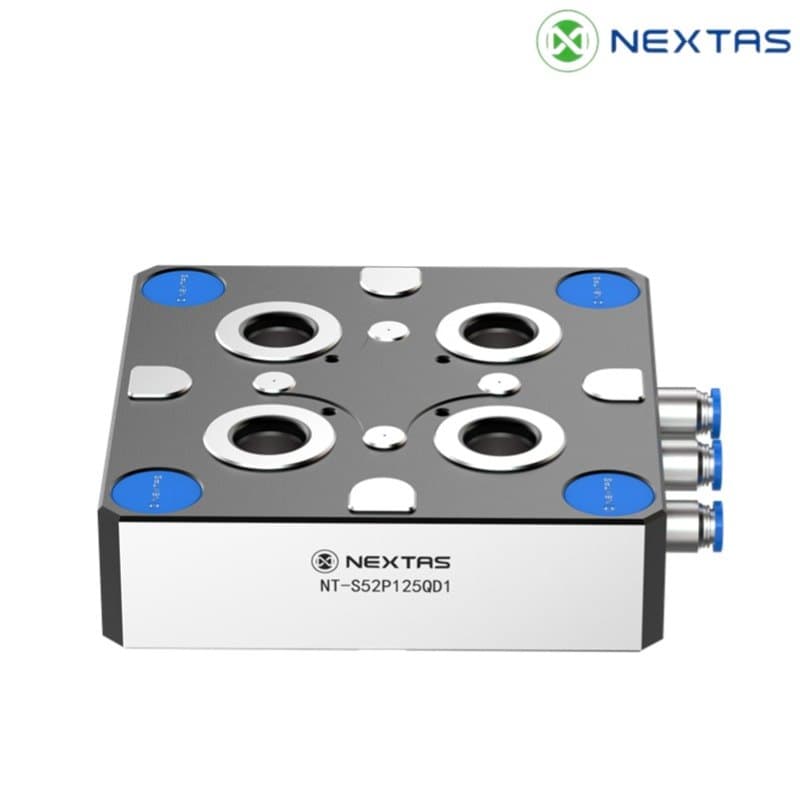

Paleta de referencia neumática de cambio rápido de la serie Nextas

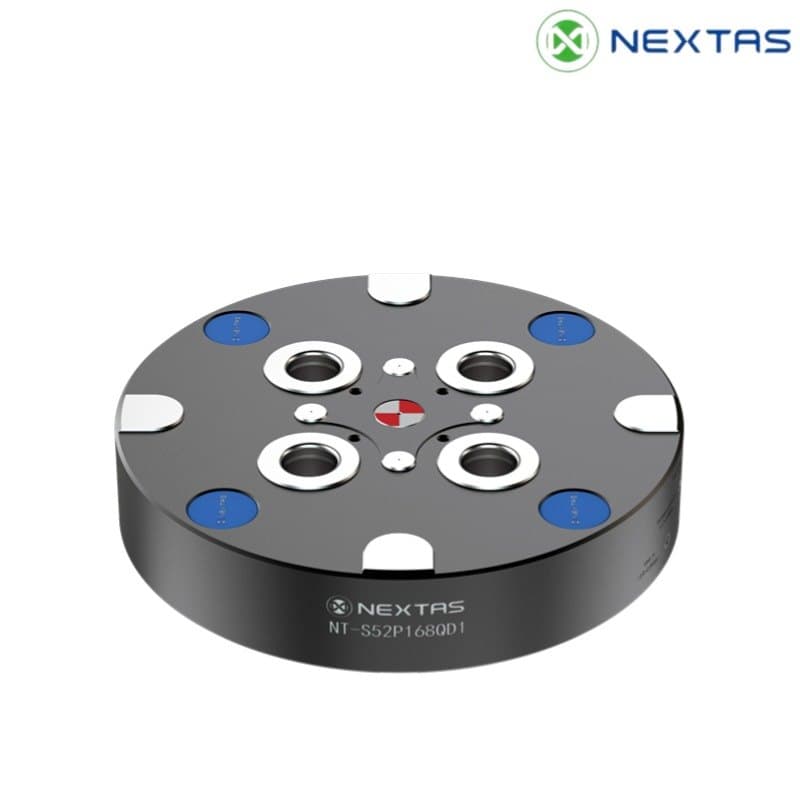

Variante de la paleta neumática de cambio rápido con interfaz de 96 milímetros

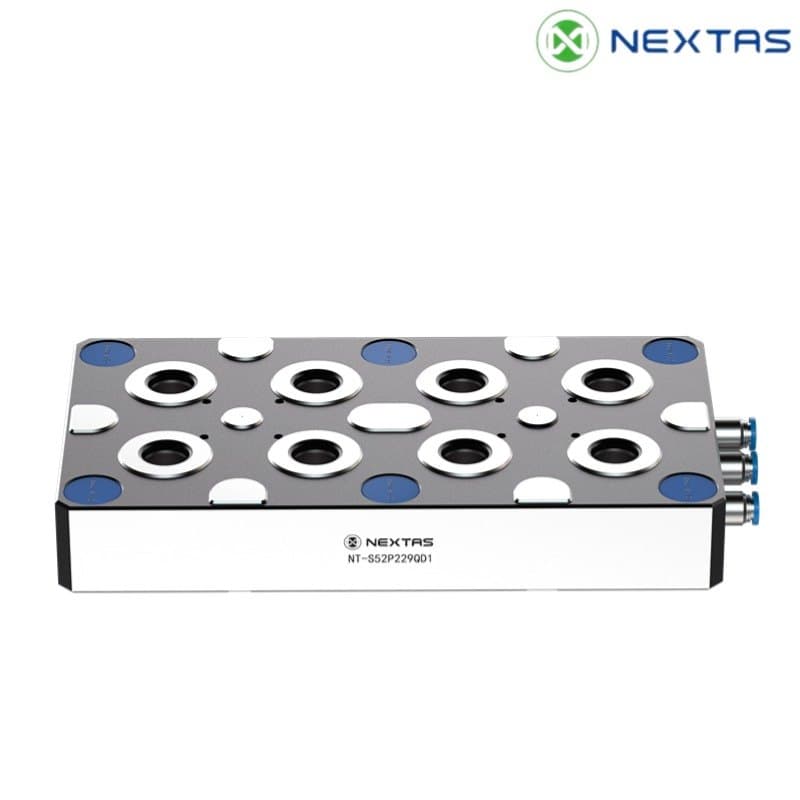

Variante de la paleta neumática de cambio rápido con interfaz de 52 milímetros

Parámetros de los productos:

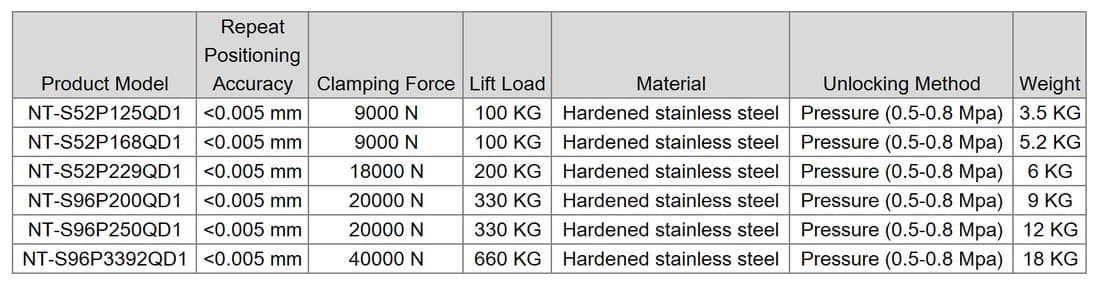

Tabla de parámetros técnicos de la paleta de referencia neumática de cambio rápido

Accesorios del producto:

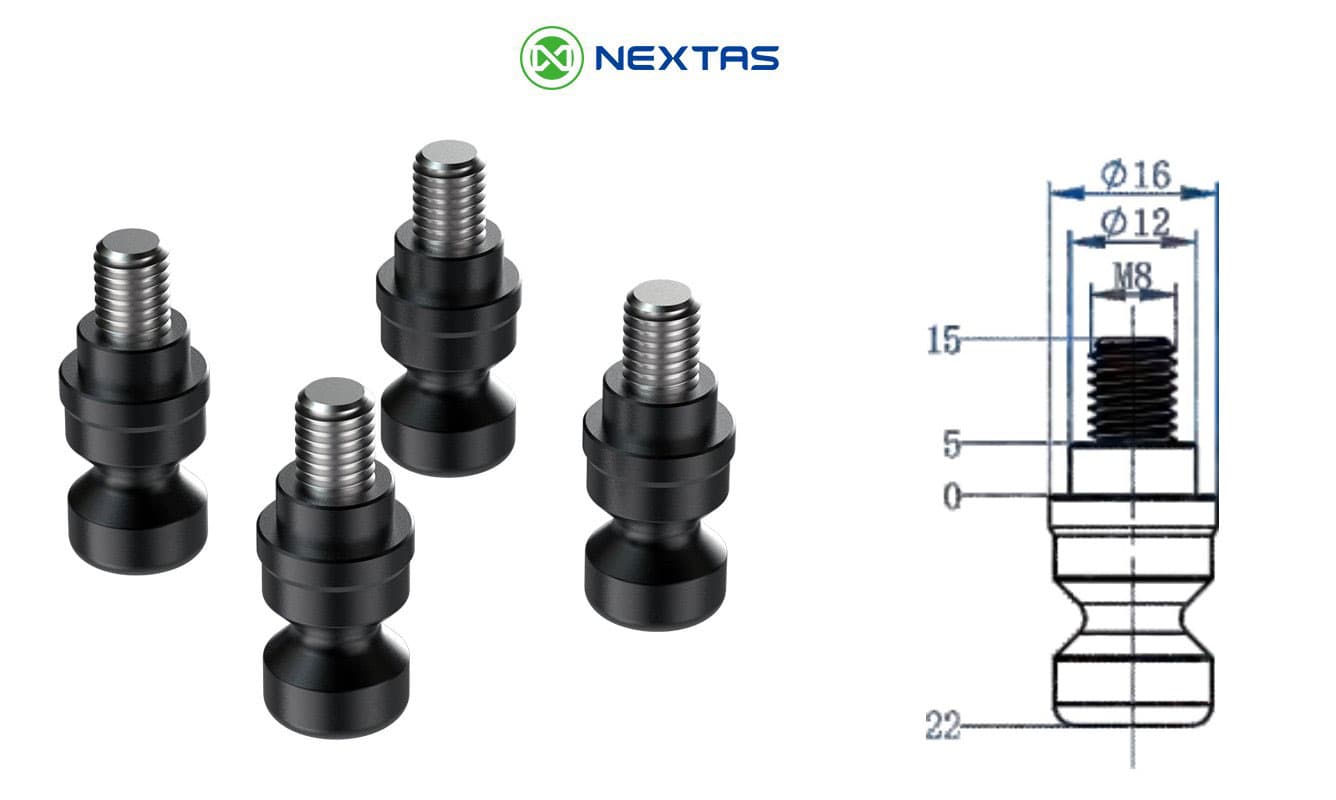

Accesorio de montaje para la paleta de referencia neumática

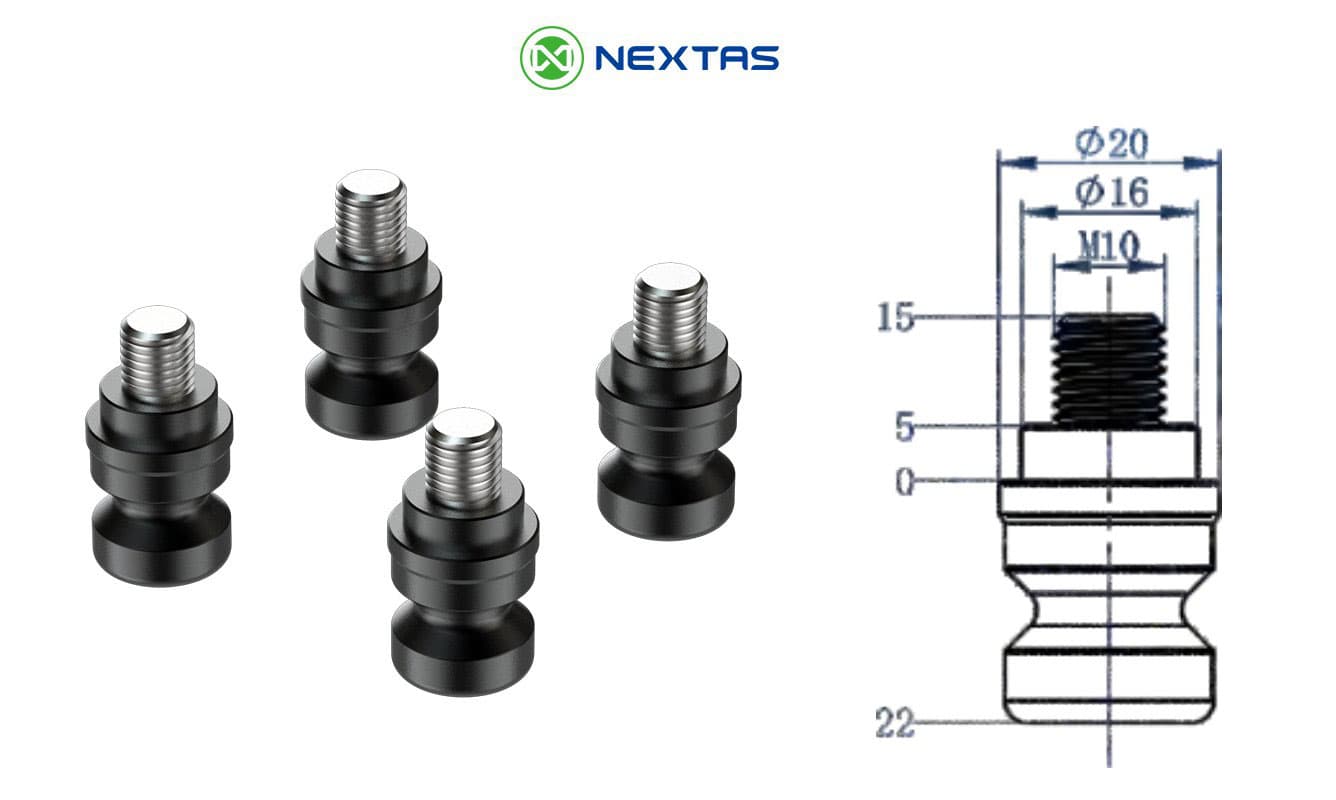

Módulo receptor de punto cero compatible con la paleta neumática

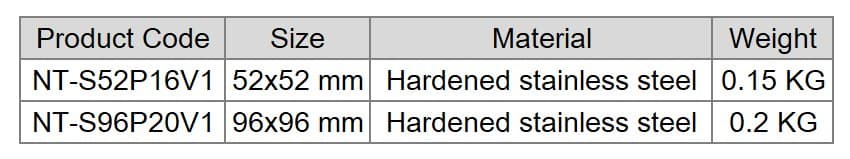

Tabla de referencias de los accesorios de la paleta neumática de cambio rápido

Uso:

Mecanizado CNC, EDM, WEDM, RECTIFICADORA. Soluciones disponibles para máquinas de 3, 4, 5 ejes

Modo de empleo:

La placa base neumática de cambio rápido se utiliza alineándola con la interfaz de montaje, activando el sistema neumático para bloquear o liberar la herramienta o el accesorio rápidamente. Asegura una presión de aire adecuada y conexiones limpias para un rendimiento óptimo. El mecanismo permite cambios rápidos sin ajustes manuales, lo que mejora la eficiencia en configuraciones modulares.

Aplicaciones:

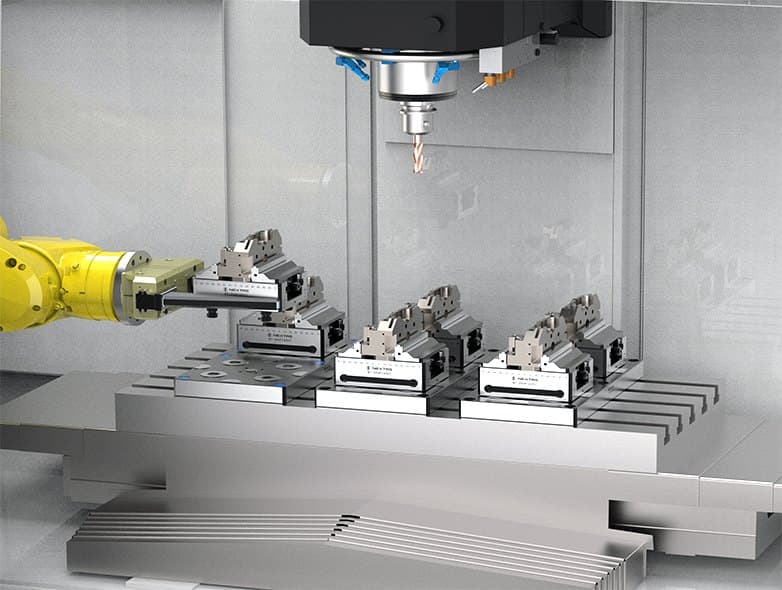

Paleta neumática de cambio rápido y mordaza autocentrante en máquina de 3 ejes

Paleta neumática de cambio rápido y mordaza autocentrante para la automatización de máquinas de 3 ejes

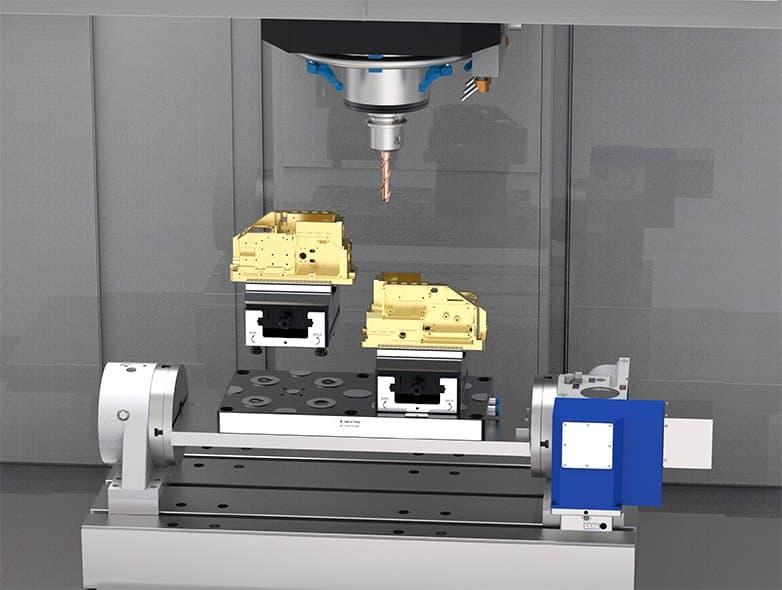

Paleta neumática de cambio rápido en aplicación de máquina de 4 ejes

Aplicación de máquina neumática de 4 ejes de paleta de cambio rápido y mordaza autocentrante

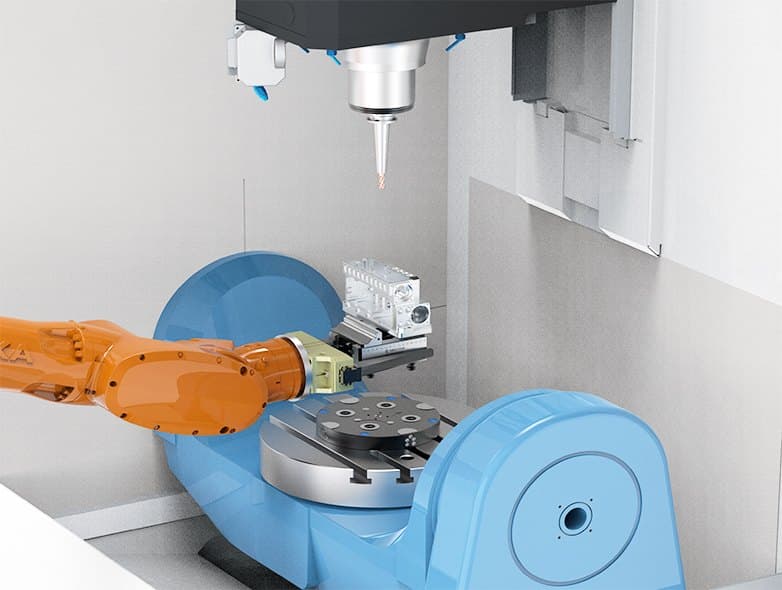

Paleta neumática de cambio rápido y mordaza autocentrante en máquina de 5 ejes

Paleta neumática de cambio rápido y mordaza autocentrante para la automatización de máquinas de 5 ejes

Certificados:

CE, ISO 14001, ISO 45001, ISO 9001

Método de pago:

T/T, L/C, Western Union, PayPal, Tarjeta de crédito
