Características y ventajas de la mordaza neumática autocertero

Mordaza neumática autocentrante

Una mordaza neumática autocentrante es una herramienta de sujeción de piezas que utiliza aire comprimido para centrar y sujetar automáticamente las piezas de trabajo. Garantiza una presión precisa y uniforme y un funcionamiento rápido, lo que la hace ideal para tareas de mecanizado repetitivas y de alta eficiencia.

Descripción del producto

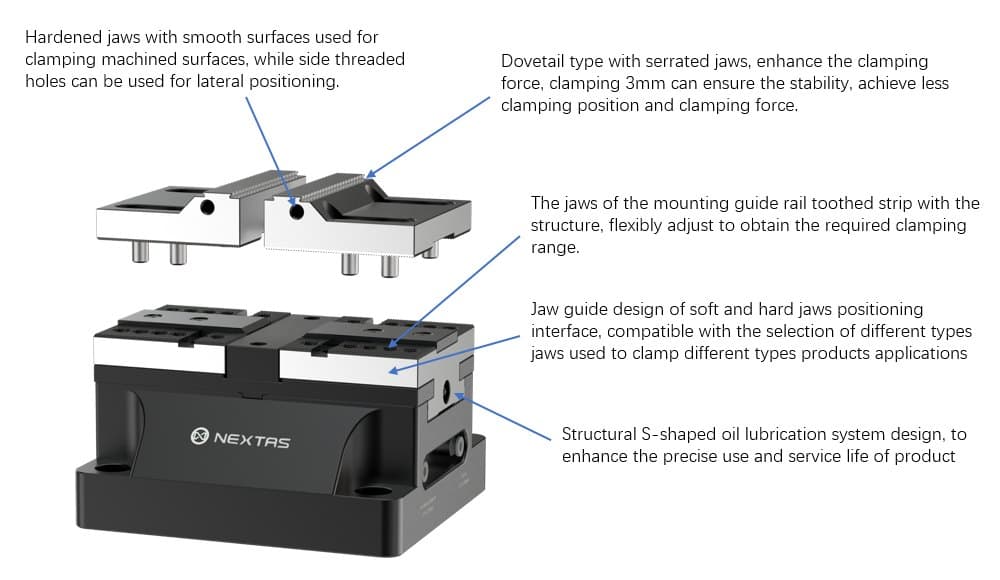

Mordaza neumática autocentrante Nextas con sus mordazas y sistemas señalados

Ventajas de la mordaza neumática autocentrante:

Sujeción y liberación más rápidas

Funciona instantáneamente con aire comprimido, lo que reduce el tiempo de configuración en comparación con el ajuste manual.
Fuerza de sujeción constante

La presión del aire garantiza una fuerza de agarre uniforme, eliminando el error humano al apretar.
Mayor precisión y repetibilidad

Mantiene una precisión de centrado exacta, ideal para el mecanizado CNC de alta tolerancia.
Reducción de la fatiga del operador

No se requiere apriete manual, lo que mejora la eficiencia en la producción de alto volumen.
Integración de automatización más fácil

Compatible con PLC, sistemas CNC y robótica para flujos de trabajo totalmente automatizados.
Mejor para uso intensivo

Los mecanismos neumáticos soportan ciclos frecuentes mejor que los tornillos/engranajes mecánicos.
Presión ajustable para piezas delicadas

La presión del aire se puede ajustar con precisión para evitar dañar piezas de trabajo frágiles.
Mantenimiento mínimo

Menos piezas propensas al desgaste (por ejemplo, sin tornillos de avance) en comparación con las prensas autocentrantes.

Características de producto:

Diseño neumático mecánico autoblocante "desbloqueo de entrada de aire, bloqueo de corte de aire" para garantizar la estabilidad de la fuerza de sujeción en la producción.

Diseño de estructura de cámara de pistón de potencia de gran capacidad, puede multiplicar la fuerza de sujeción.

Diseño estructural del sistema de lubricación con aceite en forma de S, para mejorar el uso preciso y la vida útil del producto.

Las mordazas de la tira dentada del riel guía de montaje con la estructura, se ajustan de manera flexible para obtener el rango de sujeción requerido.

Diseño de guía de mordaza de interfaz de posicionamiento de mordazas blandas y duras, compatible con la selección de diferentes tipos de mordazas utilizadas para sujetar diferentes tipos de aplicaciones de productos.

Mordazas endurecidas con superficies lisas utilizadas para sujetar superficies mecanizadas, mientras que los orificios roscados laterales se pueden usar para posicionamiento lateral.

Tipo de cola de milano con mordazas dentadas, mejora la fuerza de sujeción, la sujeción de 3 mm puede garantizar la estabilidad, lograr menos posición de sujeción y fuerza de sujeción.

Mordaza neumática autocentrante para uso positivo y negativo

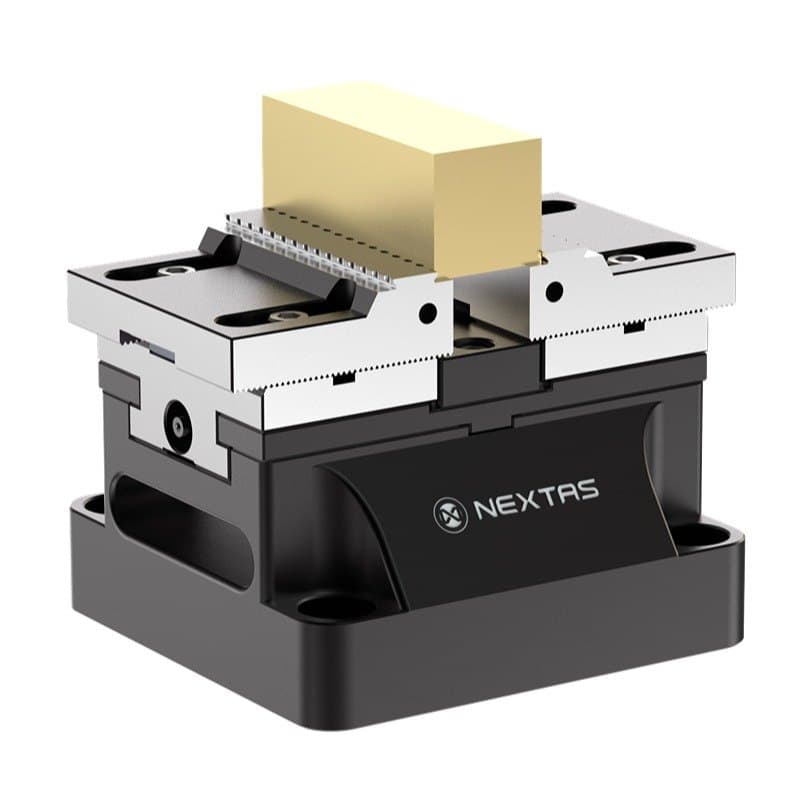

Mordaza neumática autocentrante en uso positivo, con las mordazas dentadas sujetando una pieza pequeña

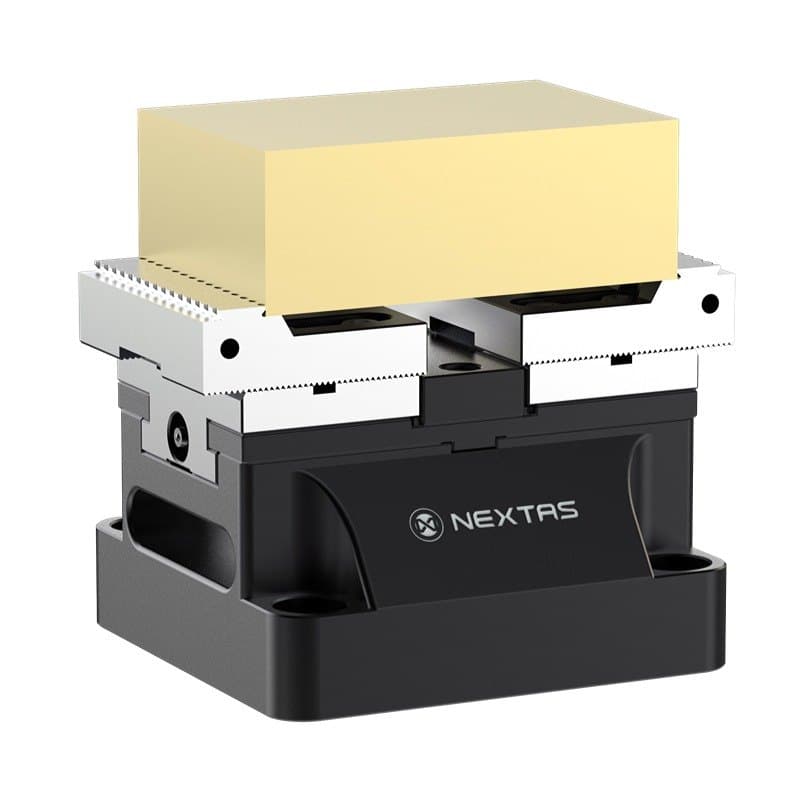

Mordaza neumática autocentrante en uso negativo, con las mordazas invertidas para sujetar una pieza ancha

¿Cómo instalar?

Usa una llave Allen para desmontar las mordazas izquierda y derecha del soporte de la mordaza e instala las mordazas izquierda y derecha desmontadas invirtiendo la dirección o ajusta el rango de sujeción de las mordazas.

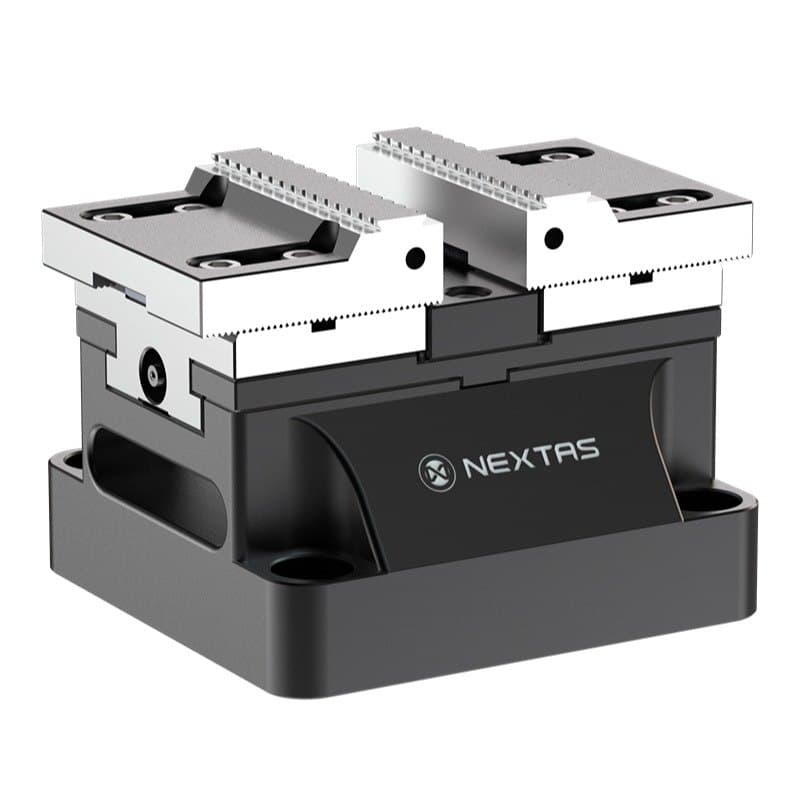

Mordaza neumática con las mordazas duras montadas en su posición de origen

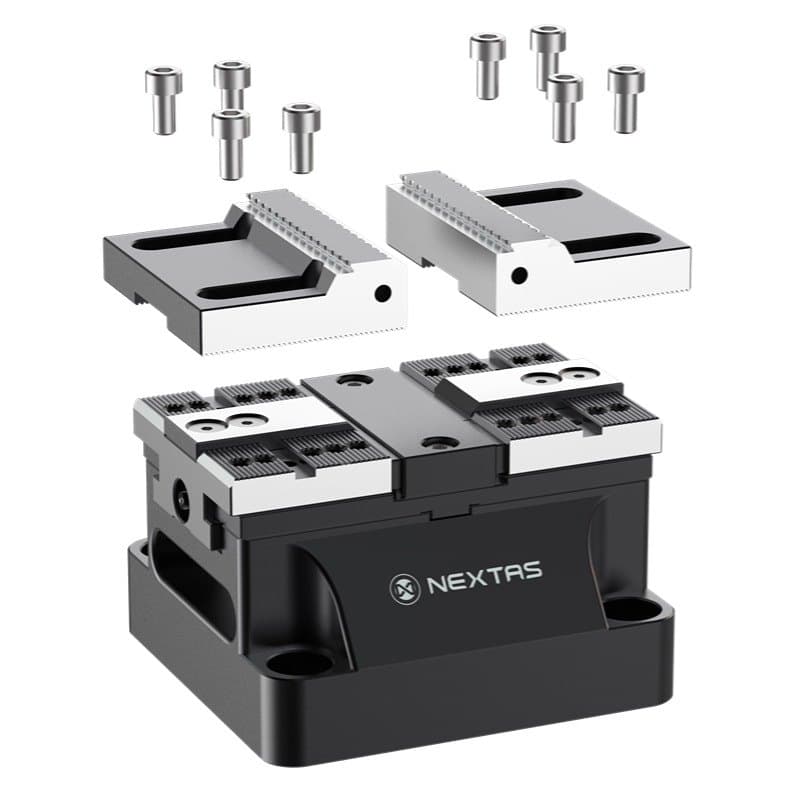

Desmontaje de las mordazas duras izquierda y derecha con llave Allen

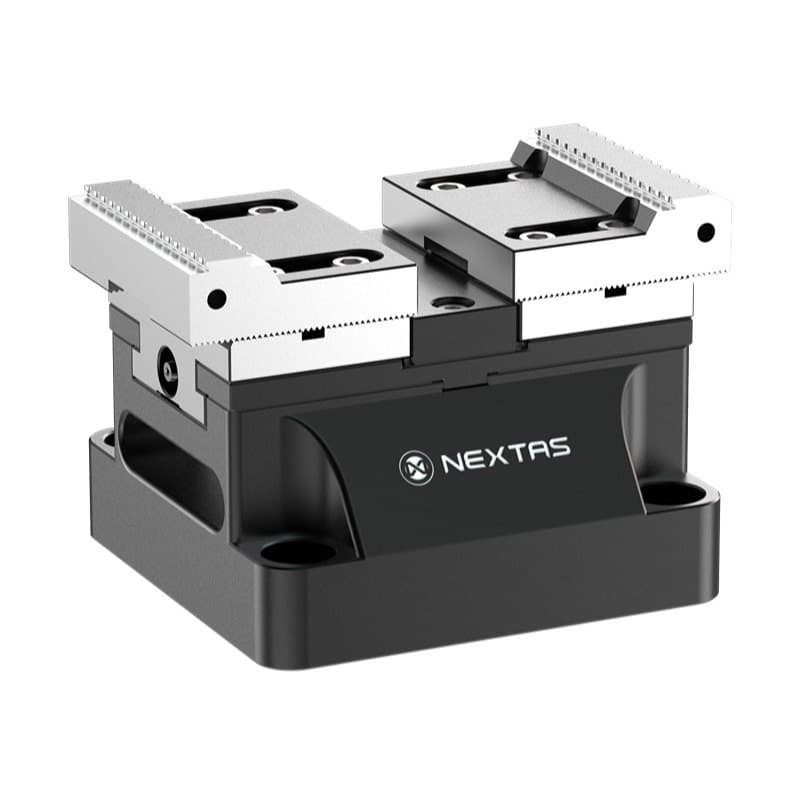

Mordazas duras montadas de nuevo en dirección invertida para ampliar el rango de sujeción

Esquema de mordaza blanda de mordaza neumática

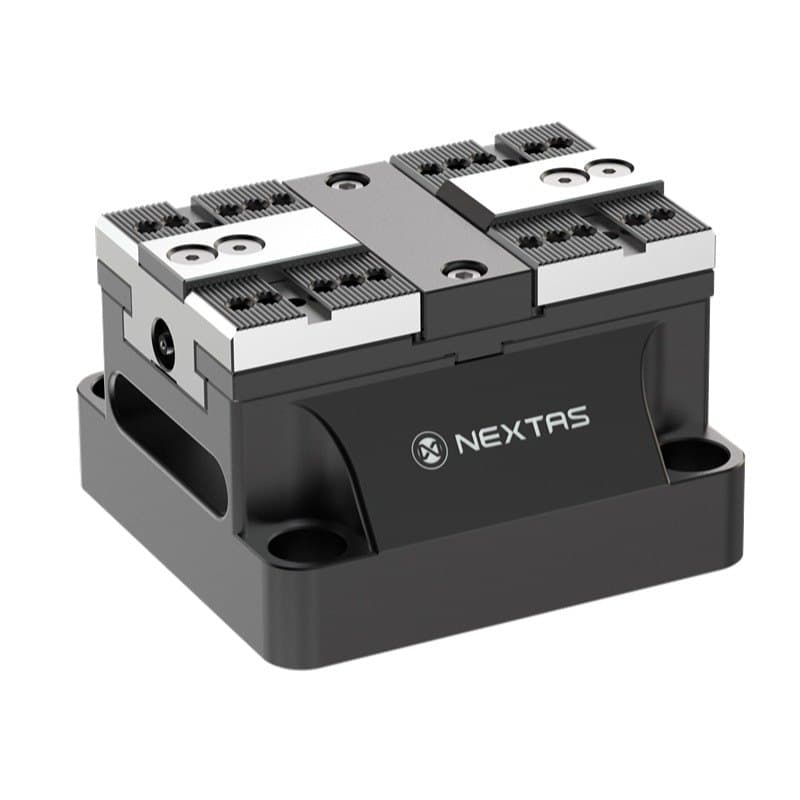

Mordaza neumática equipada con mordazas blandas dentadas de perfil bajo

Vista del conjunto de mordazas blandas sobre el cuerpo de la mordaza neumática

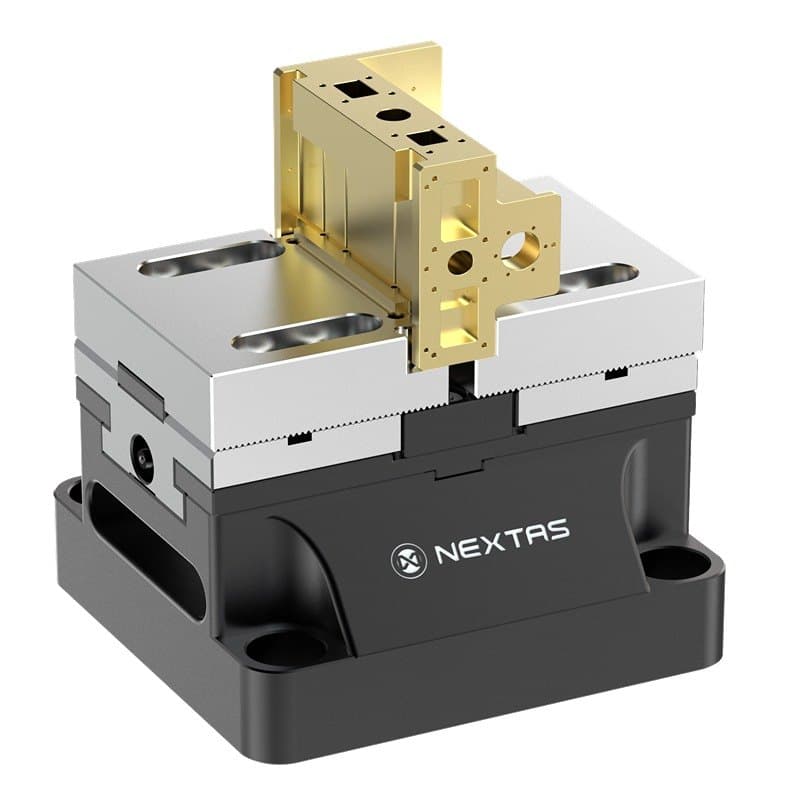

Detalle de la interfaz de posicionamiento de las mordazas blandas de la mordaza neumática

¿Cómo instalar?

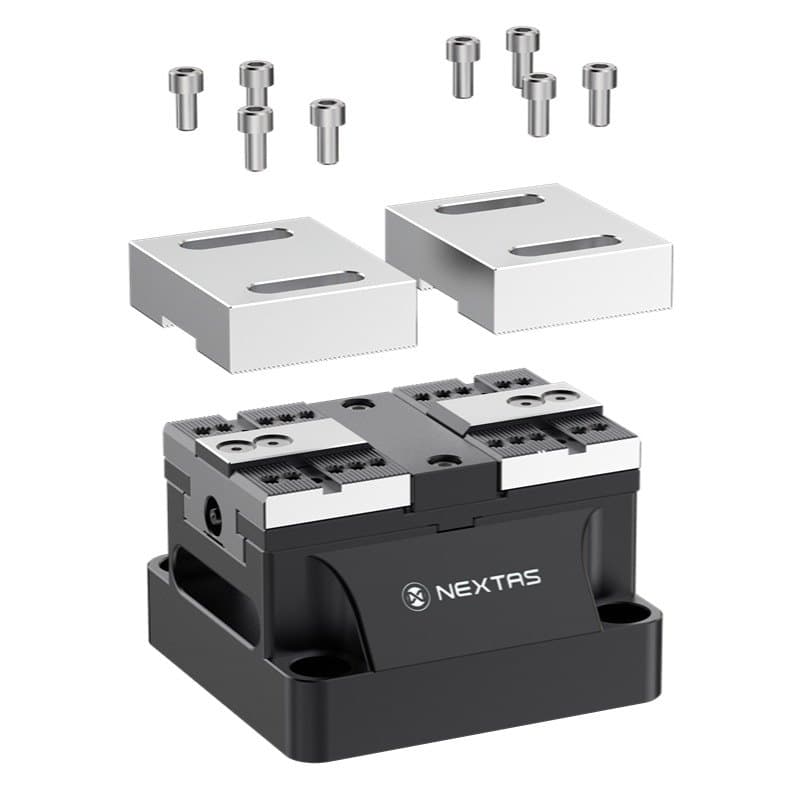

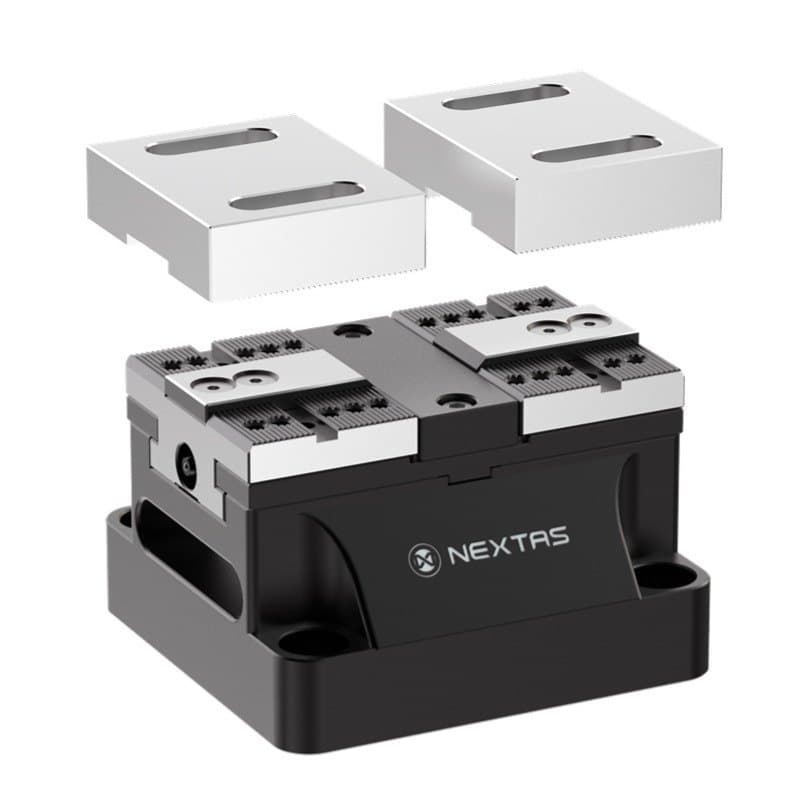

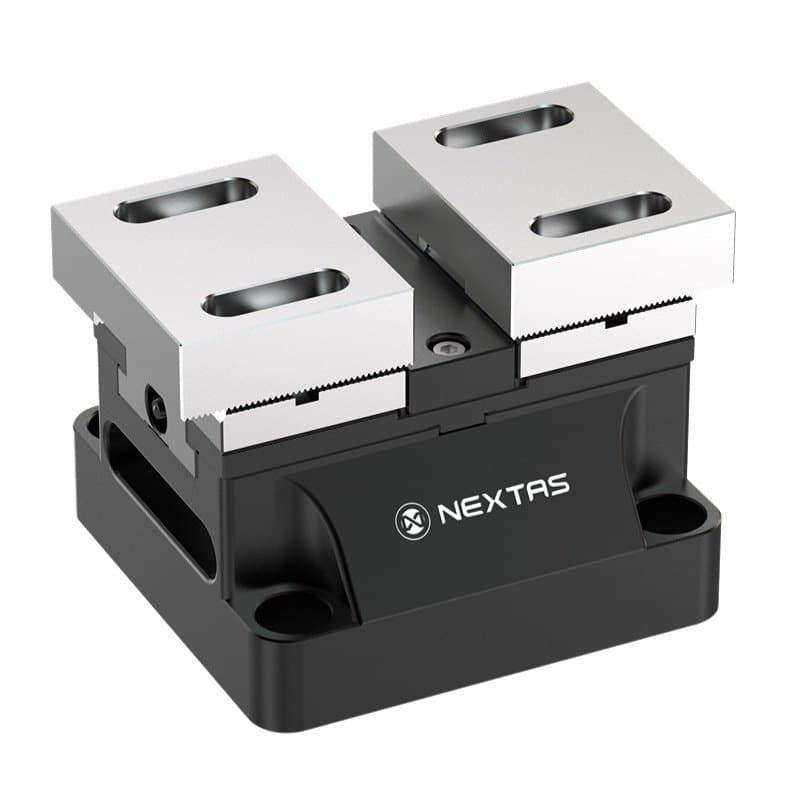

Prepara las mordazas blandas requeridas y la mordaza neumática correspondiente. Instala las mordazas blandas bloqueando con tornillos o ajustando el rango de sujeción de las mordazas. Instalación completada.
