Conoce las ventajas y mucho más de la mordaza autocentrante

Mordaza autocentrante

La mordaza autocentrante es un tipo de herramienta de sujeción de piezas que centra automáticamente la pieza de trabajo cuando se aprietan las mordazas. Utiliza un mecanismo sincronizado para garantizar la misma presión y alineación desde ambos lados, lo que lo hace ideal para el mecanizado de precisión y las tareas repetitivas.

Ventajas:

Precisión

Garantiza un centrado preciso de las piezas de trabajo para obtener resultados consistentes.

Fuerza de sujeción

Mejorar la estabilidad de la pieza en bruto.

Intercambio flexible

Extender la carrera de sujeción o sujetar productos con estructuras anisotrópicas.

Funciones principales:

  • Centrado automático

    Alinea automáticamente la pieza de trabajo con el centro cuando se aprietan las mordazas, lo que garantiza un posicionamiento equilibrado.

  • Sujeción segura

    Proporciona una presión uniforme desde ambos lados, sujetando de forma segura la pieza de trabajo sin distorsión.

  • Mecanizado de precisión

    Mantiene una alta precisión para tareas repetitivas, ideal para aplicaciones que requieren tolerancias estrictas.

  • Configuración rápida

    Reduce el tiempo necesario para la alineación y sujeción de la pieza de trabajo, mejorando la eficiencia.

  • Versatilidad

    Adecuado para una amplia gama de formas y tamaños de piezas de trabajo, lo que mejora la flexibilidad en las operaciones de mecanizado.

Componentes del producto:

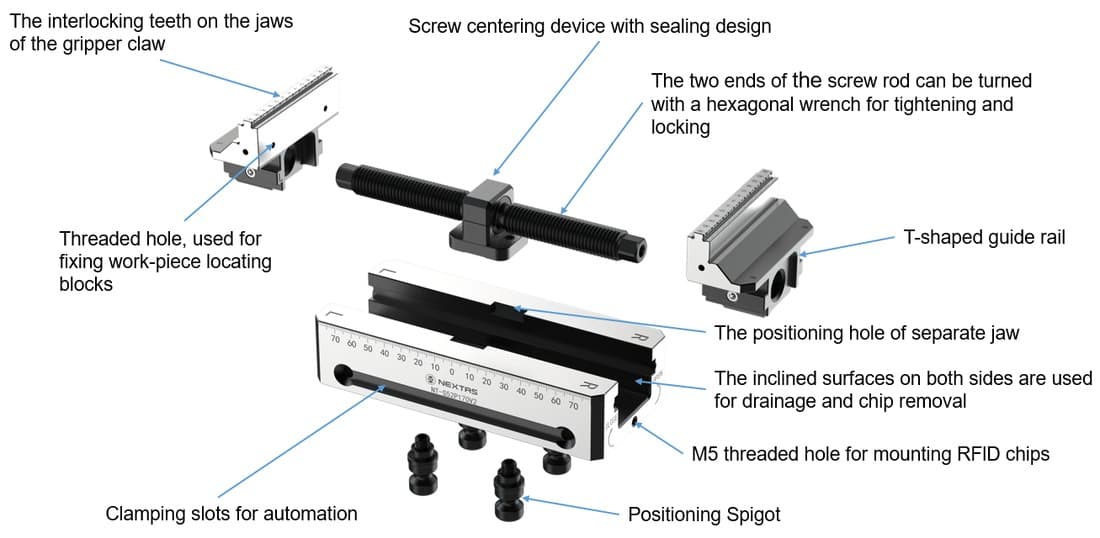

Despiece de los componentes de la mordaza autocentrante Nextas

Características técnicas:

  • Número de modelo: NT-S52P210V2
  • Precisión de posicionamiento repetido: <0.02 mm
  • Fuerza de sujeción: 14000 N
  • Par máximo: 70 Nm
  • Material: acero inoxidable endurecido
  • Ancho de la mordaza: 77 mm
  • Longitud total: 210 mm
  • Altura: 87 mm
  • Rango de sujeción total: 0-200 mm
  • Peso: 4,4 kg

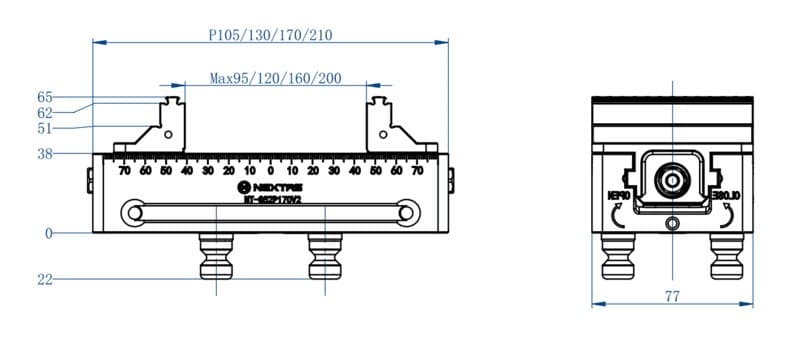

Croquis acotado de la mordaza autocentrante NT-S52P210V2 con mordaza de 77 milímetros

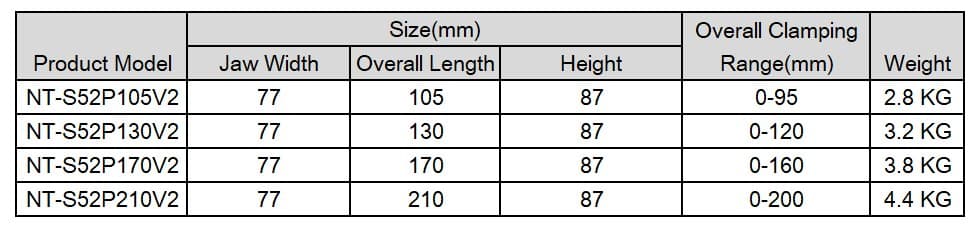

Tabla de medidas, rango de sujeción y peso de las mordazas autocentrantes de la serie de 52 milímetros

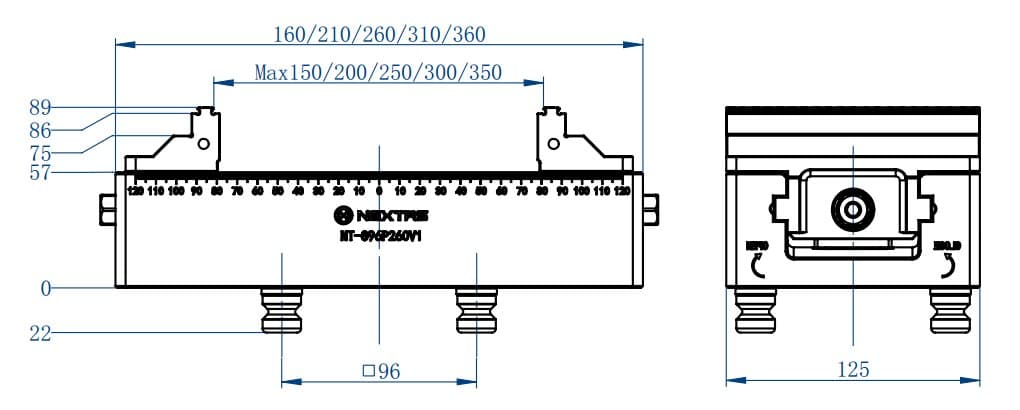

Croquis acotado de la mordaza autocentrante de la serie de 96 milímetros con mordaza de 125 milímetros

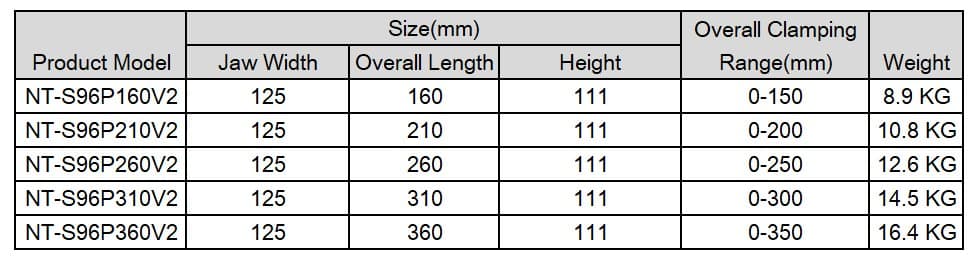

Tabla de medidas, rango de sujeción y peso de las mordazas autocentrantes de la serie de 96 milímetros

Accesorios del producto:

Mandíbula dura

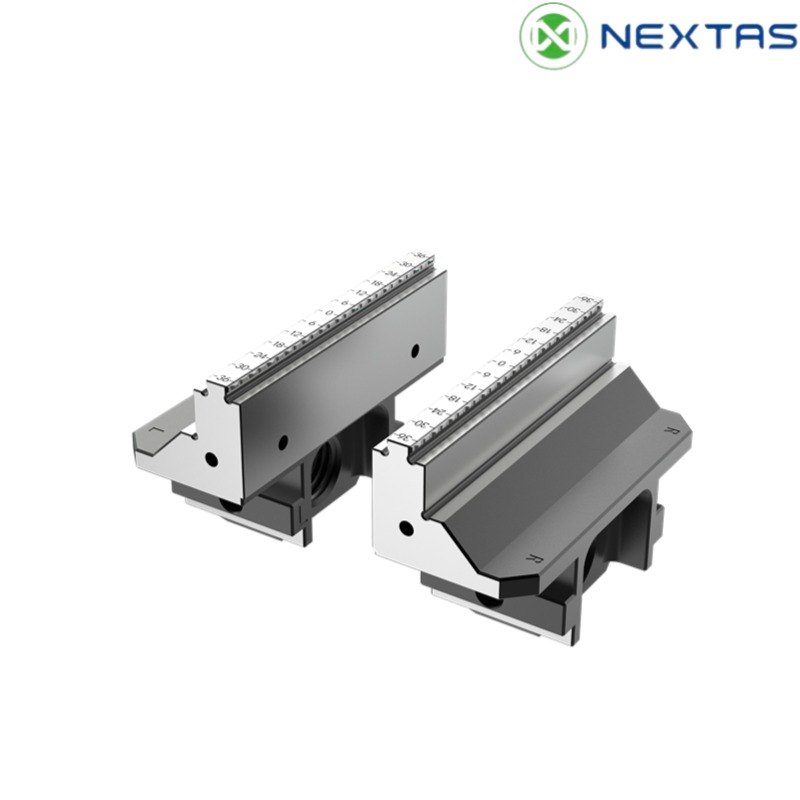

Par de mandíbulas duras dentadas para la mordaza autocentrante Nextas

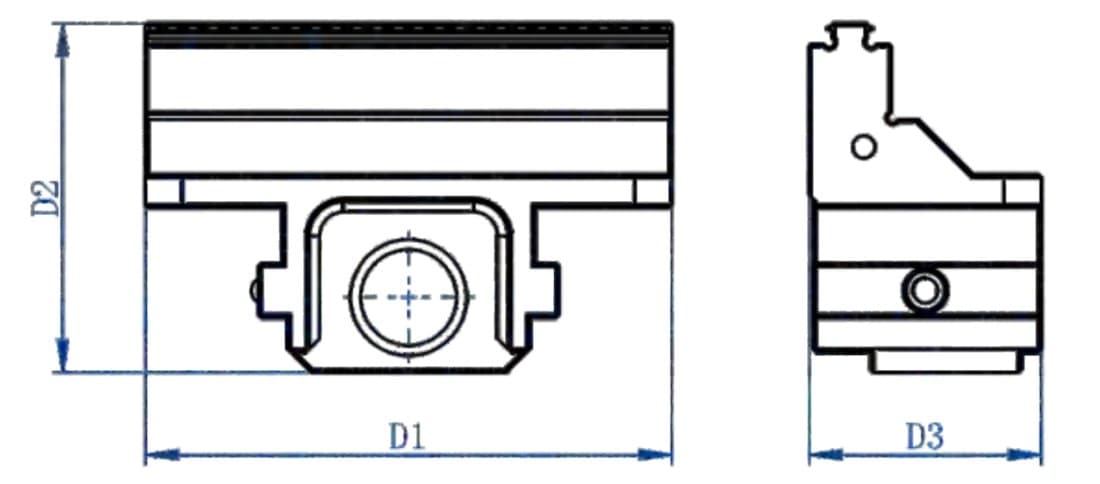

Croquis acotado de la mandíbula dura con las cotas D1, D2 y D3

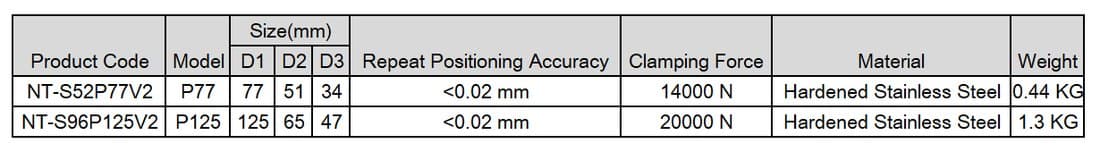

Tabla de referencias y medidas de las mandíbulas duras NT-S52P77V2 y NT-S96P125V2

Mandíbula blanda

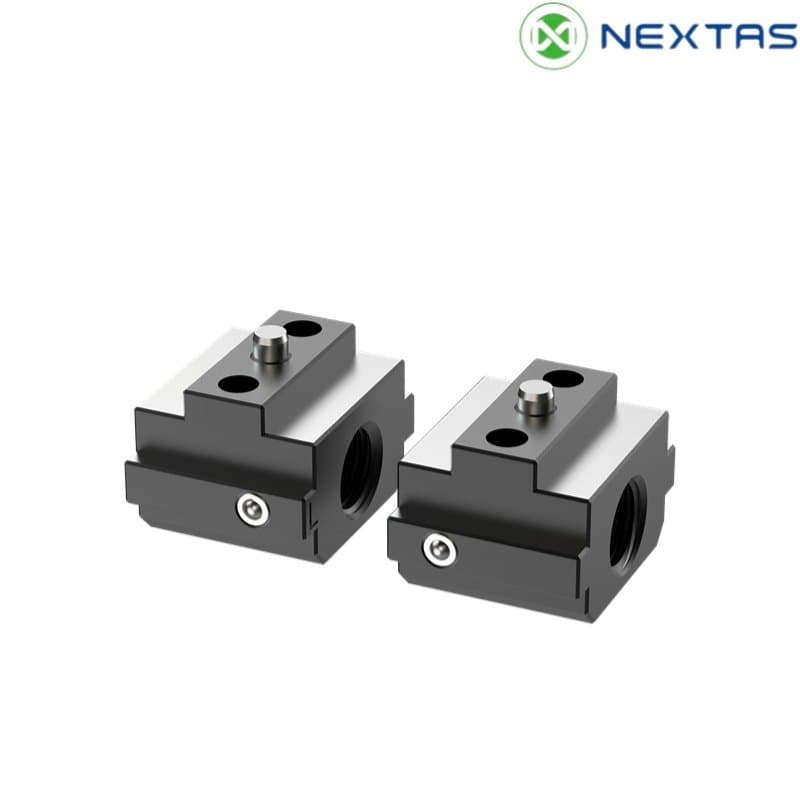

Par de mandíbulas blandas mecanizables para la mordaza autocentrante Nextas

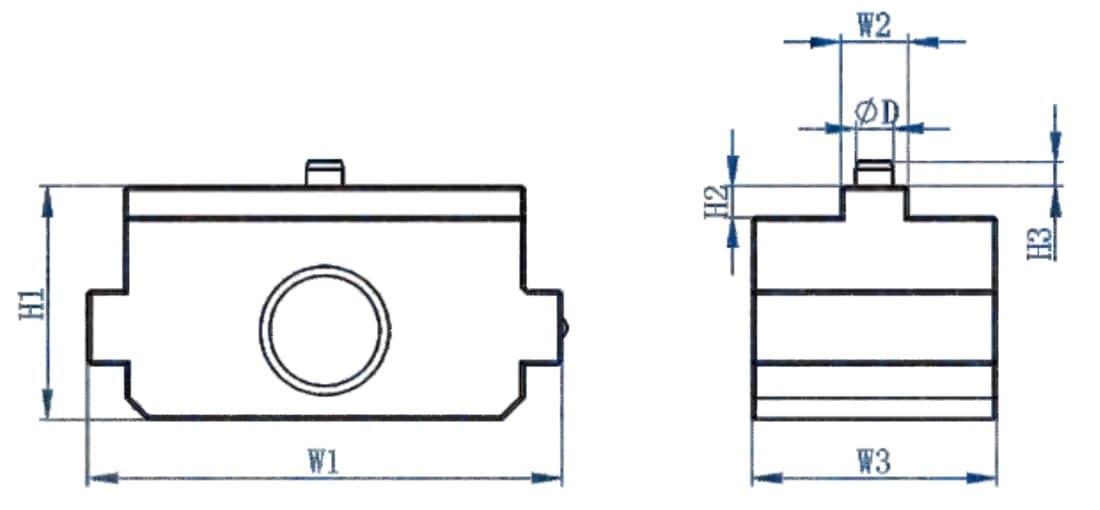

Croquis acotado de la mandíbula blanda con las cotas H1, H2, H3, W1, W2 y W3

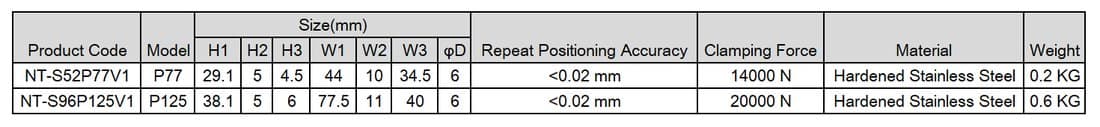

Tabla de referencias y medidas de las mandíbulas blandas NT-S52P77V1 y NT-S96P125V1

Modo de empleo:

Coloca la pieza de trabajo entre las mordazas. Gira la manija para apretar las mordazas, que centran automáticamente la pieza de trabajo. Asegura la pieza de trabajo de manera uniforme sin ajuste manual. Para quitarla, afloja el mango y saca la pieza de trabajo.

Uso:

Mecanizado CNC, EDM, WEDM, RECTIFICADORA. Adecuado para una amplia gama de aplicaciones de sujeción y posicionamiento en la fabricación industrial.

Aplicaciones:

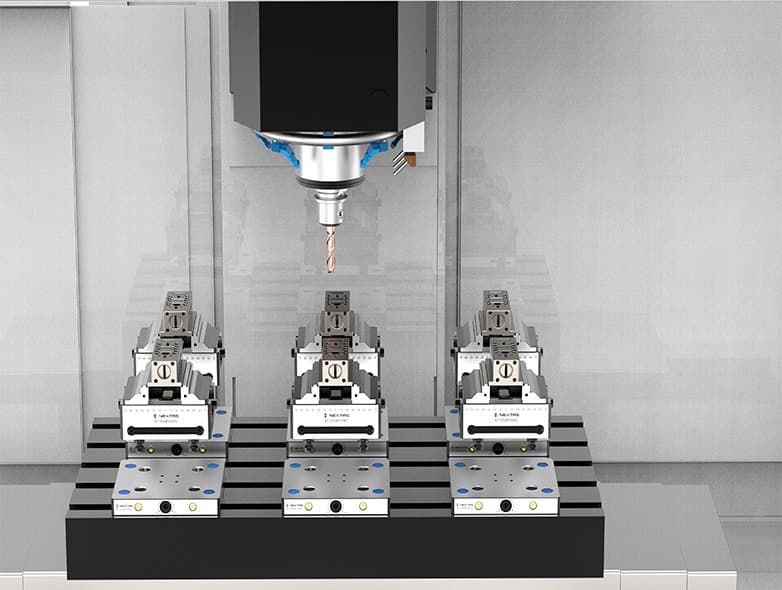

Mordazas autocentrantes sobre paletas de cambio rápido en una máquina de 3 ejes

Aplicación de máquina de 3 ejes de paleta de cambio rápido y mordaza autocentrante

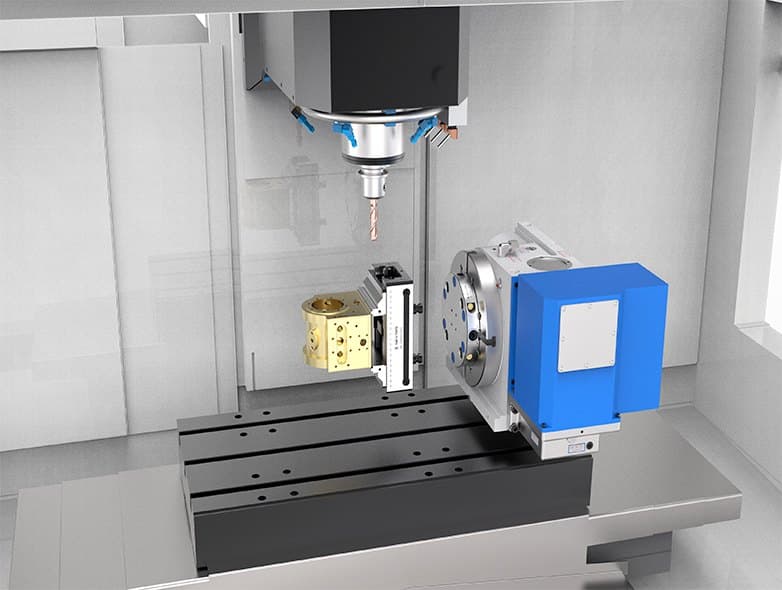

Mordaza autocentrante con paleta de cambio rápido en una máquina de 4 ejes

Aplicación de máquina de 4 ejes de paleta de cambio rápido y mordaza autocentrante

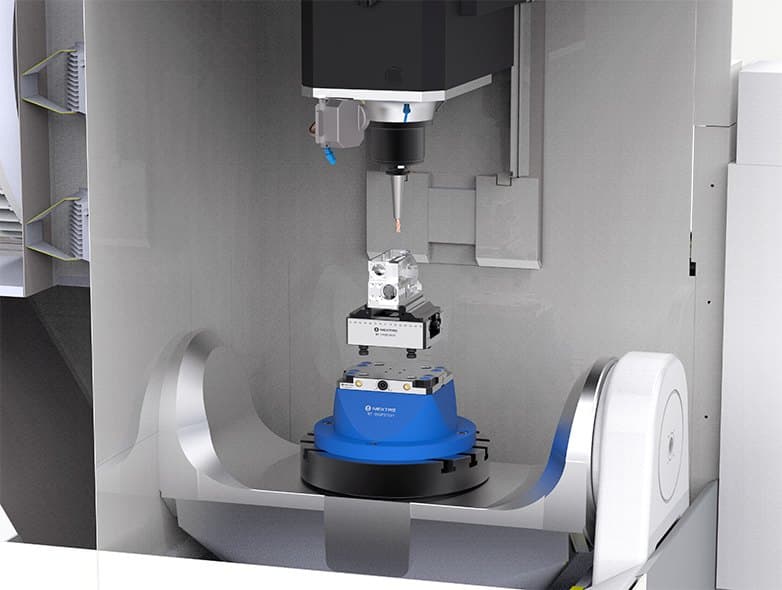

Mordaza autocentrante sobre mesa basculante de cambio rápido en una máquina de 5 ejes

Aplicación de máquina de 5 ejes de paleta de cambio rápido y mordaza autocentrante

Certificados:

CE, ISO 14001, ISO 45001, ISO 9001
