Descubre todas las características de este producto

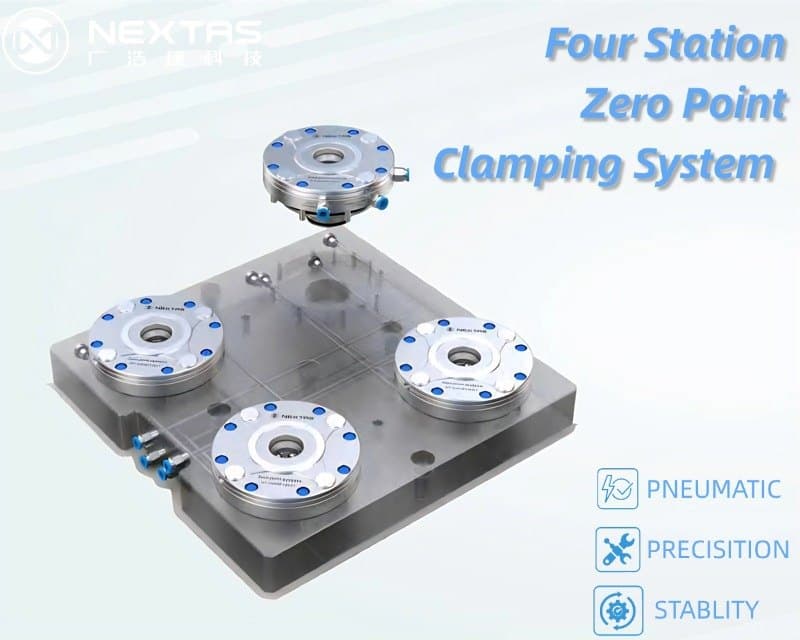

Mandril de referencia de posicionamiento de punto cero

Los productos del sistema de posicionamiento de punto cero se pueden utilizar de manera flexible en muchos campos de la fabricación industrial, adecuados para la producción de múltiples especies y lotes pequeños, o la producción por lotes de sujeción rápida o cambio de línea de producción y la producción automatizada de aplicaciones de cambio rápido, para mejorar la eficiencia en más del 90%.

Descripción del producto

El sistema de sujeción de punto cero es un dispositivo con posicionamiento de alta precisión y un dispositivo de bloqueo fuerte, que puede mantener la pieza de trabajo de una estación a otra estación o de un proceso de equipo a otro.

Características del producto:

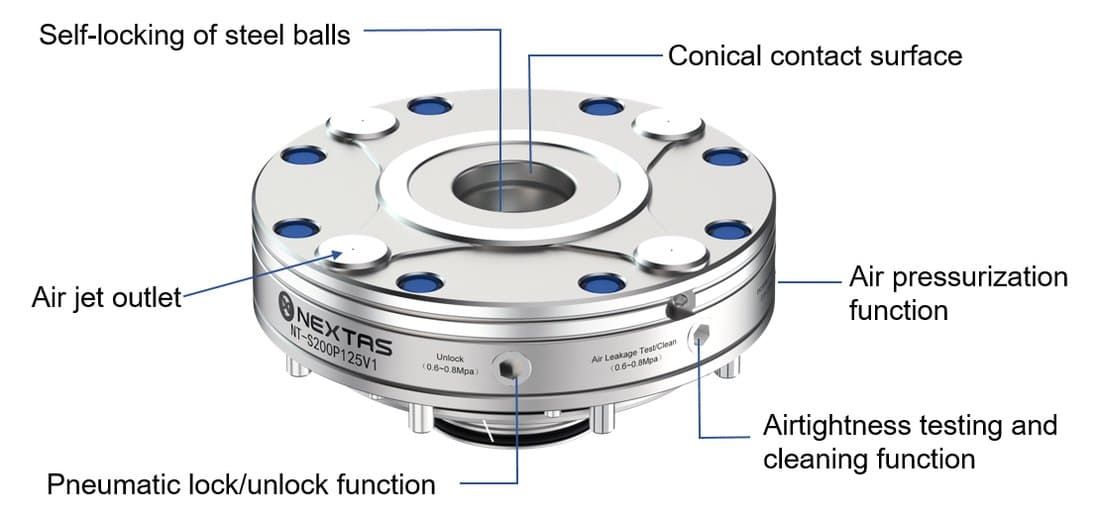

Sistema de sujeción de punto cero con posicionamiento de alta precisión

Posicionamiento cónico
Estructura mecánica autobloqueante
Presurización de sujeción
Función de auto-elevación
Función de autolimpieza y hermeticidad
Función de limpieza de agujeros de montante de tirón
Material de acero inoxidable endurecido
Precisión de posicionamiento repetida <0.005
Instalación de la entrada de aire de la placa base o de la entrada lateral

Uso para la automatización:

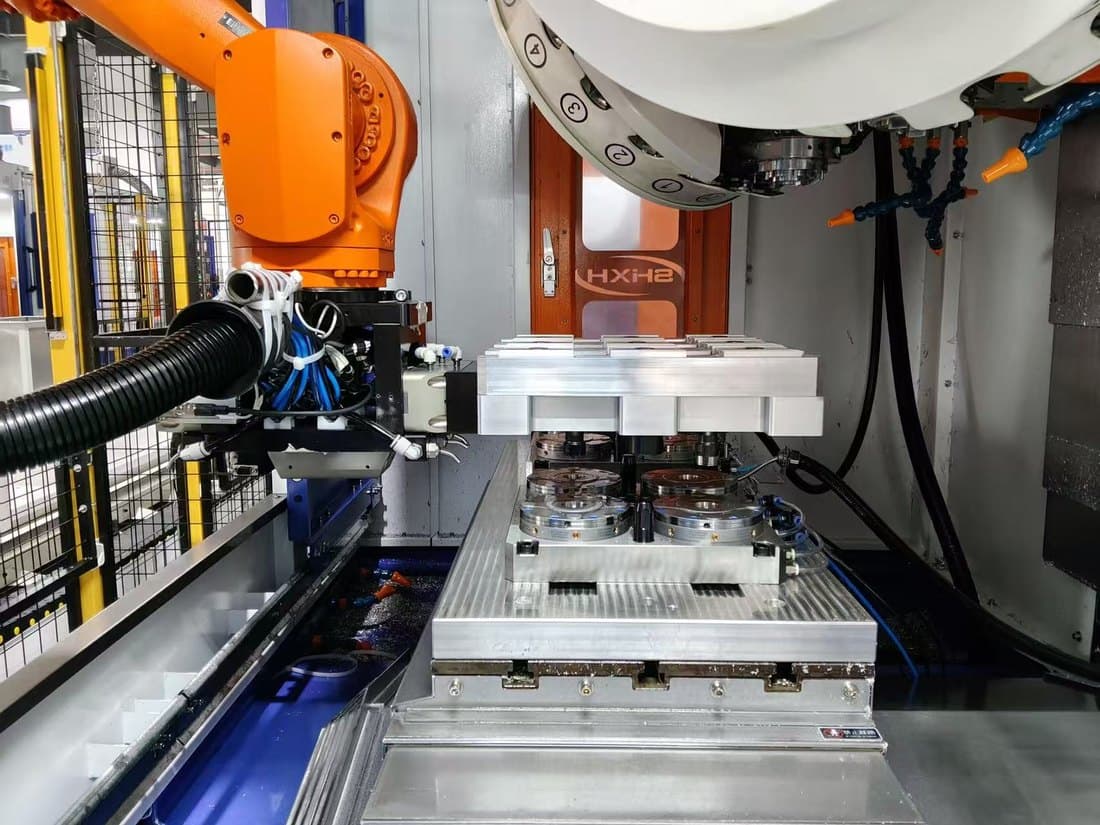

Uso del mandril de punto cero en una célula de producción automatizada

Especificaciones del producto:

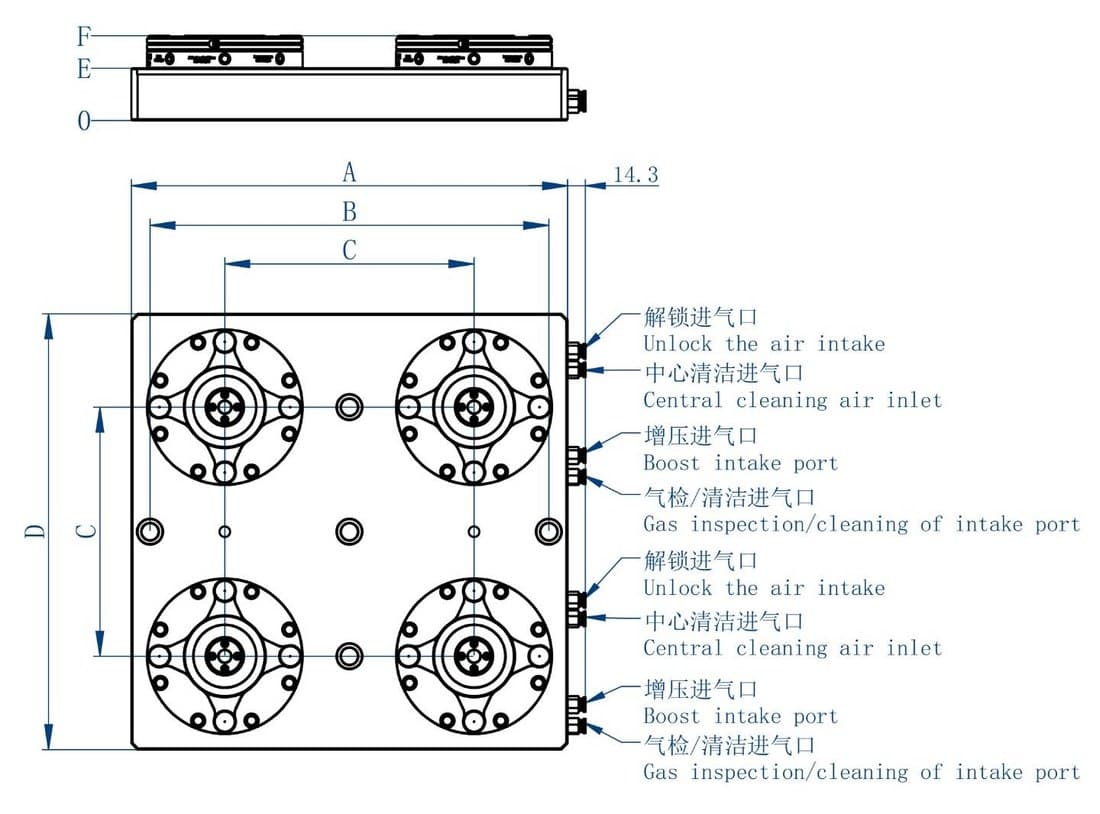

Croquis acotado del mandril de referencia de posicionamiento de punto cero

Código de producto	NT-S200P120ZH4A	NT-S200P120ZH4B	NT-S200P160ZH4A	NT-S200P160ZH4B
Corce de Sujetación	4*12.000 N	4*12.000 N	4*18.000 N	4*18.000 N
Carga de sustentación	4*100 KG	4*100 KG	4*250 KG	4*250 KG
Método de desbloqueo	Neumático	Neumático	Neumático	Neumático
Especificación (A)	350 mm	450 mm	380 mm	480 mm
Especificación (B)	320 mm	420 mm	350 mm	450 mm
Especificación (C)	200 mm	300 mm	200 mm	300 mm
Especificación (D)	350 mm	450 mm	380 mm	480 mm
Especificación (E)	41 mm	41 mm	41 mm	41 mm
Especificación (F)	67 mm	67 mm	67 mm	67 mm
Peso	46 KG	72 KG	56 KG	84 KG

Servicio personalizado:

Los clientes pueden elegir la cantidad y el espacio del mandril de punto cero, así como el tamaño de la placa base, el método de sujeción de las piezas en la paleta, y pueden lograr fácilmente compatibilidad entre diferentes sistemas.

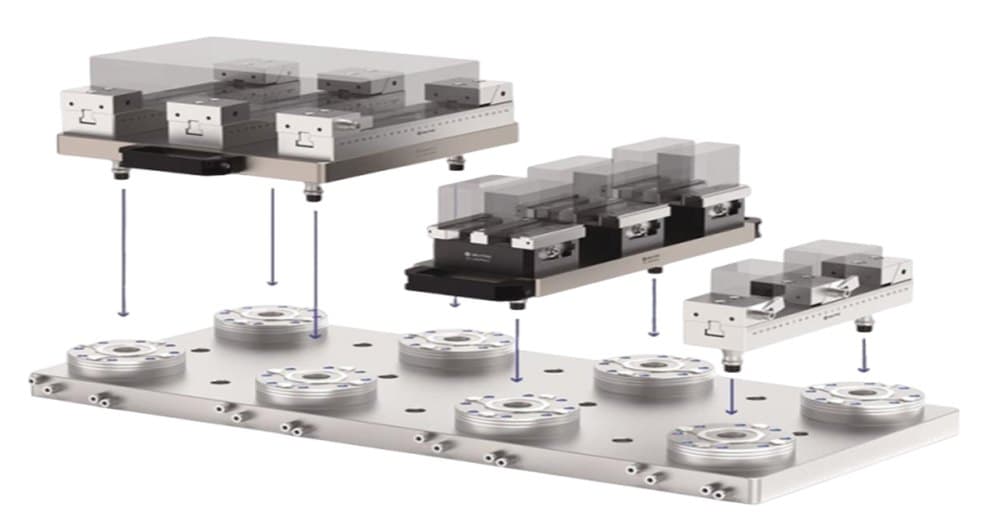

Configuraciones a medida del mandril de punto cero según la placa base

Aplicación:

Adecuado para automatización industrial, centros de mecanizado CNC, tornos, EDM, CMM y otros equipos de aplicación.

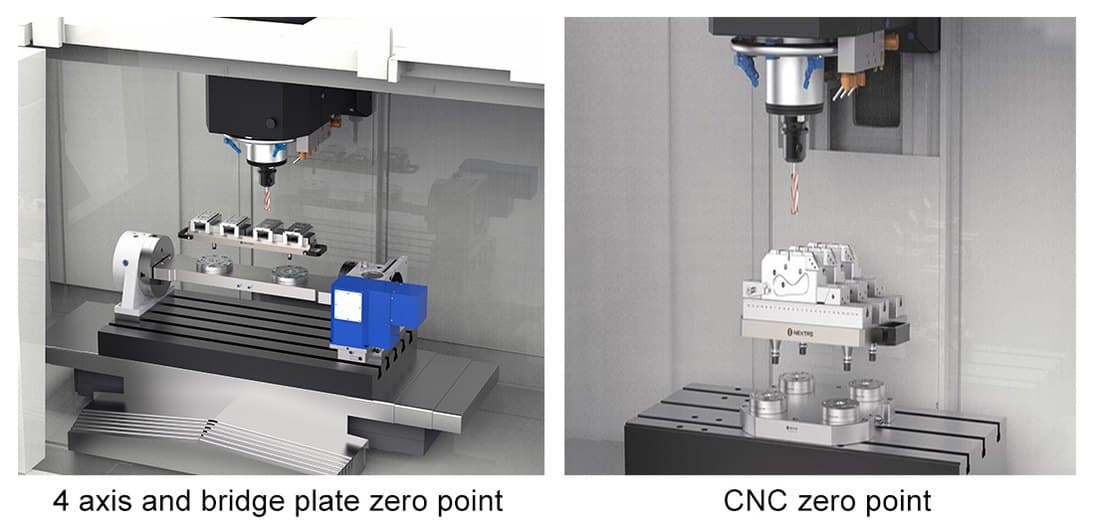

Mandril de punto cero aplicado en un centro de mecanizado CNC

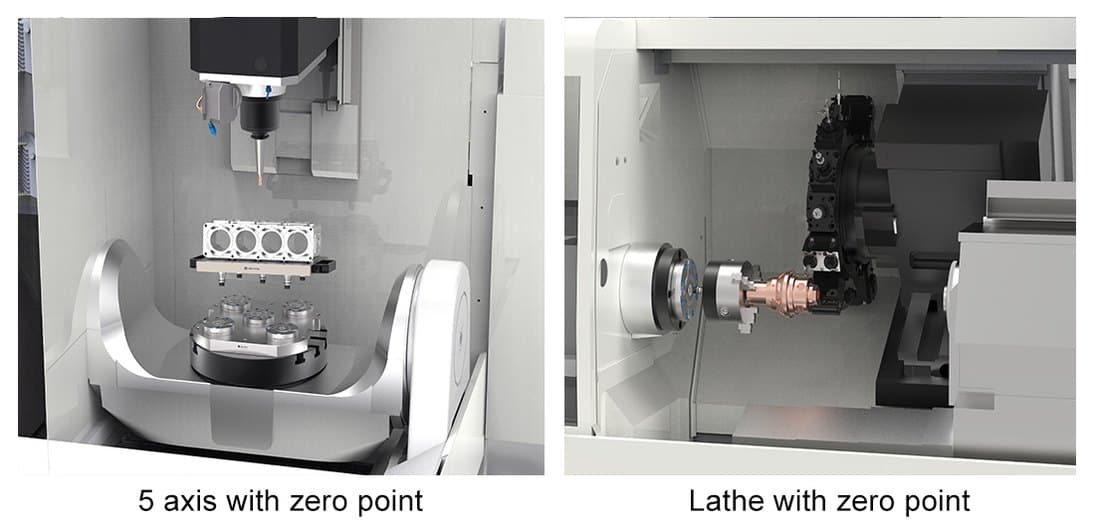

Sistema de punto cero montado en un torno CNC

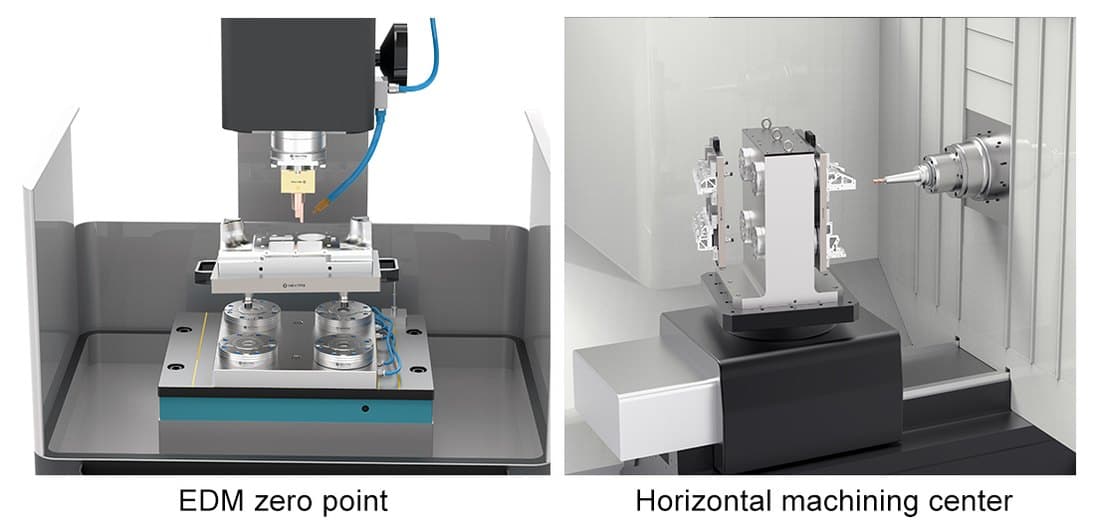

Sistema de punto cero en electroerosión y máquina de medición por coordenadas

Caso del cliente:

Los productos Nextas de sistemas de posicionamiento de punto cero pueden utilizarse de forma flexible en muchos campos de la fabricación industrial, adecuados para la producción de especies de mull y de lotes pequeños. Producción tipo orbatch de sujetado rápido o cambio de línea de producción y producción automatizada de aplicaciones de cambio rápido, para mejorar la eficiencia en más del 90%.

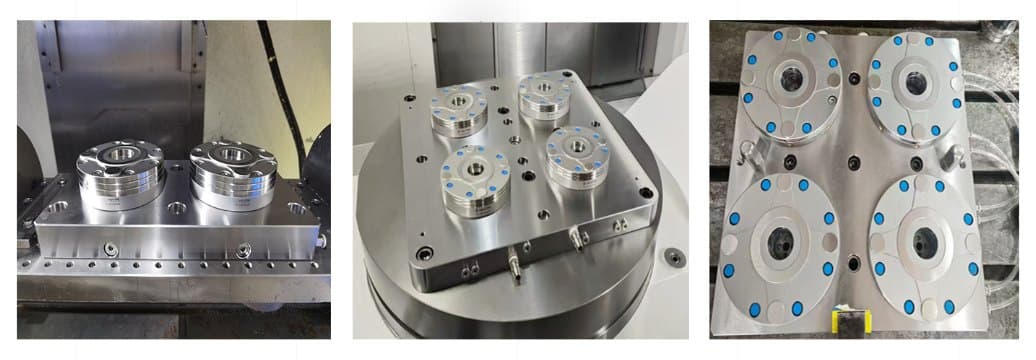

Instalación de un cliente con sistema de posicionamiento de punto cero Nextas

Serie de productos:

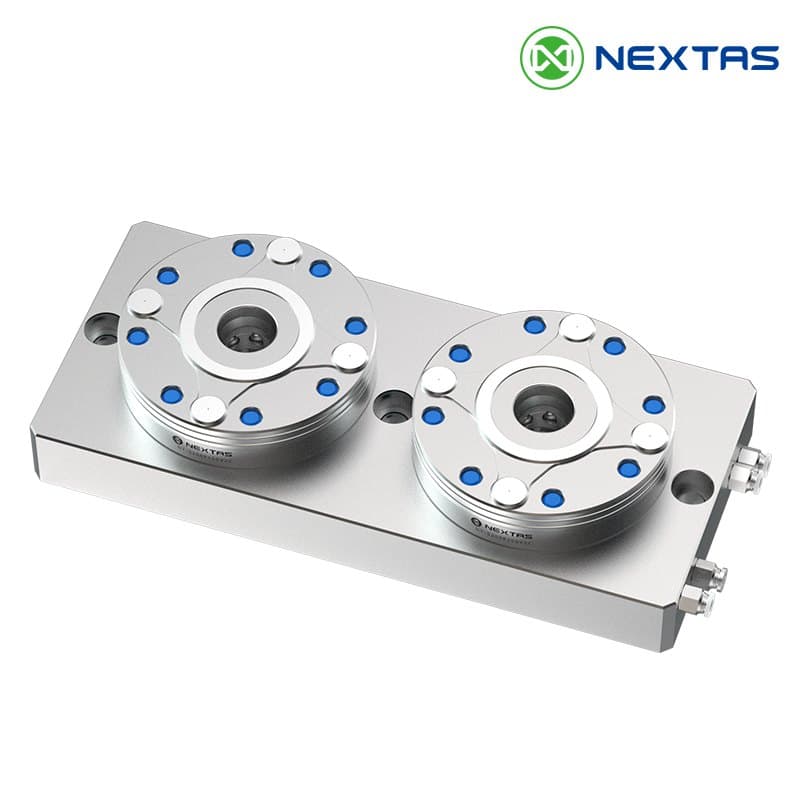

Sistema de sujeción de punto cero de la serie Nextas

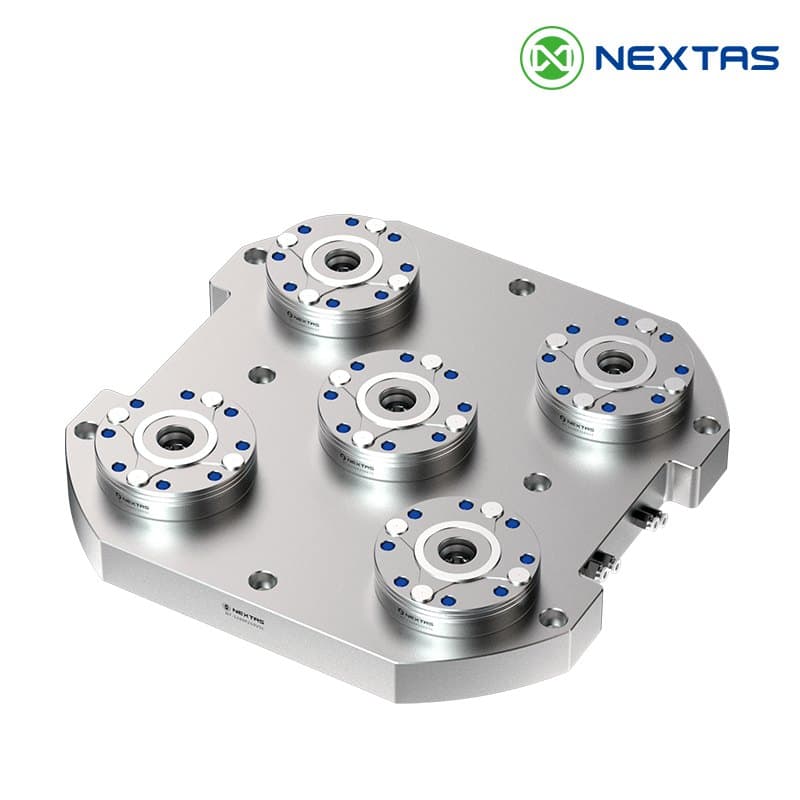

Placa de sujeción de punto cero de la serie Nextas

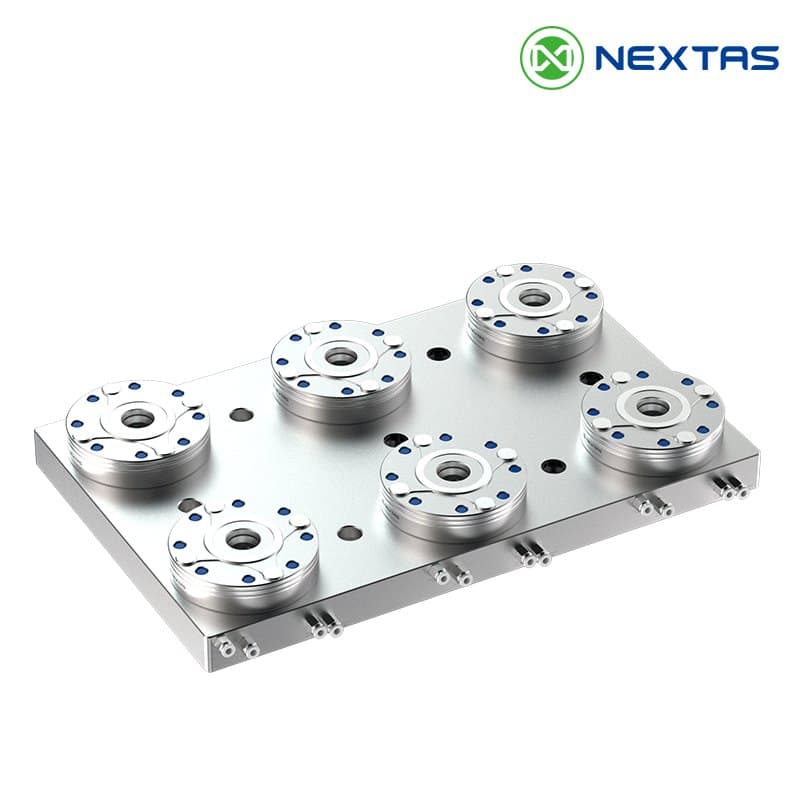

Módulo neumático de punto cero de la serie Nextas

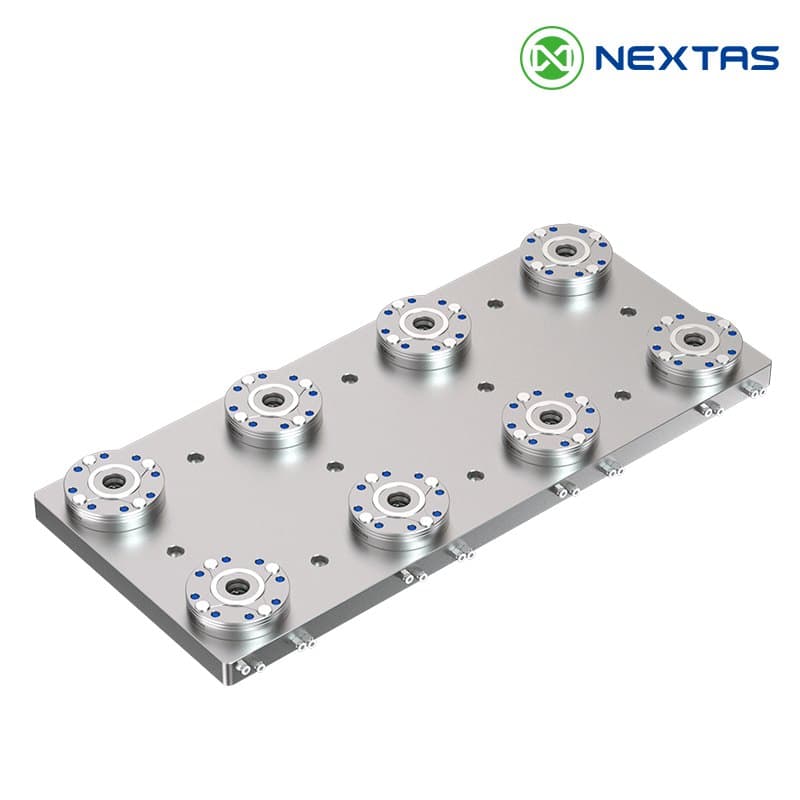

Receptor compacto de punto cero de la serie Nextas
