Todo lo que debes saber sobre el mandril neumático de la serie R

Mandril neumático de la serie R

El mandril neumático de la serie R es un tipo de dispositivo de sujeción utilizado en el mecanizado, alimentado por aire comprimido. Cuenta con un diseño compacto y de alta precisión con una sujeción rápida y confiable, lo que lo hace ideal para aplicaciones automatizadas y de alta velocidad.

Descripción del producto

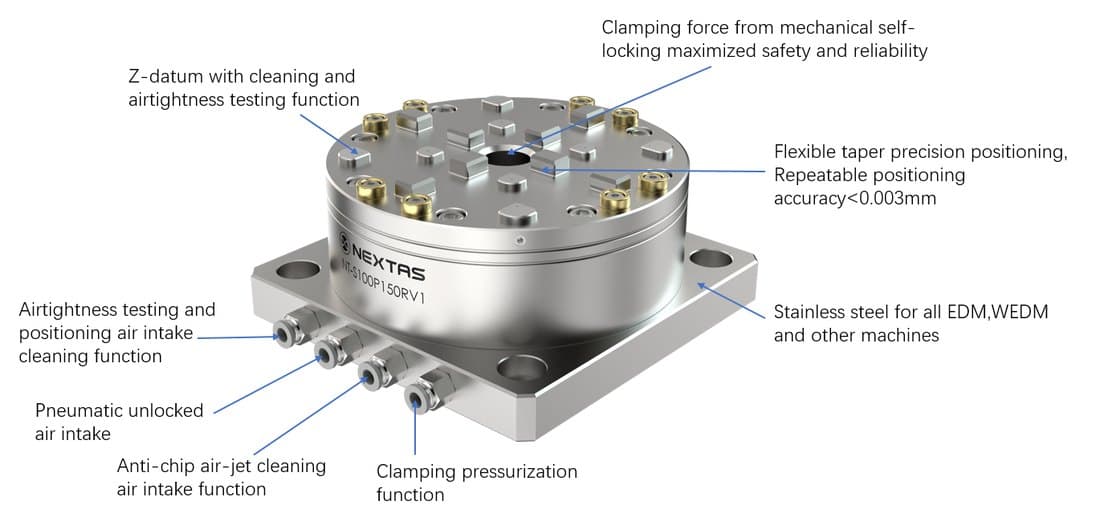

Mandril neumático NT-S100P150RV1 de la serie R con sus funciones señaladas

Funciones:

Fuerza de sujeción >10000 N
Carga máxima de sujeción 45 kg
Posición de indexación fija 4x90°

Ventajas:

La estructura estable y la fuerza de sujeción uniforme garantizan que la pieza de trabajo no se afloje ni se mueva durante el mecanizado.

Precisión de posicionamiento repetido <0.003 mm para cumplir con los requisitos del mecanizado preciso.

Reducción del tiempo de preajuste y del tiempo de sujeción gracias al posicionamiento y la sujeción rápidos para aumentar la productividad.

Interfaz estándar común de la industria, integración y actualización de sistemas convenientes para los clientes.

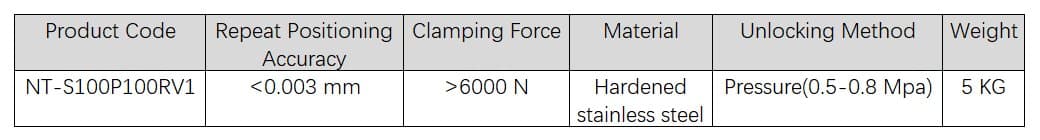

Características técnicas:

Número de modelo: NT-S100P100RV1
Precisión de posicionamiento repetido: <0.003 mm
Fuerza de sujeción: 6000 N
Material: acero inoxidable endurecido
Método de desbloqueo: presión (0.5-0.8 MPa)
Peso: 5 kg

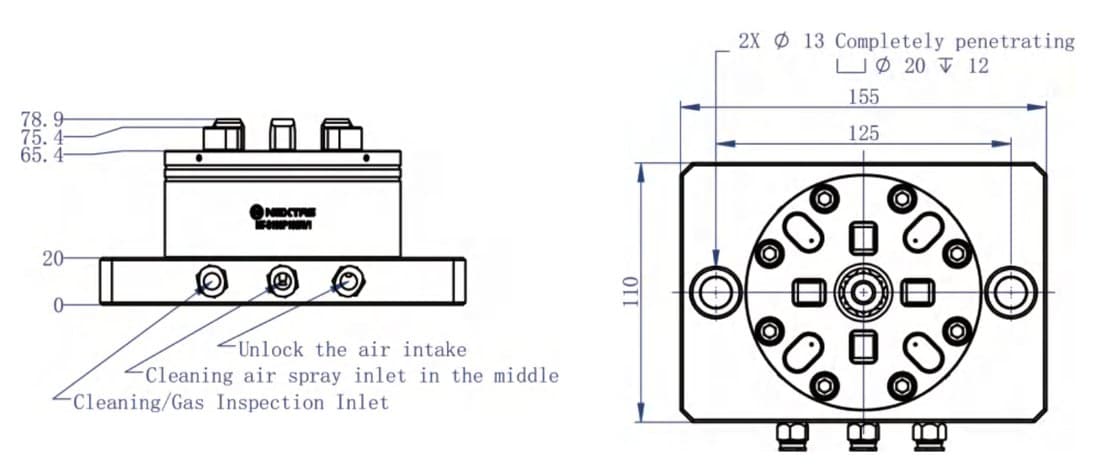

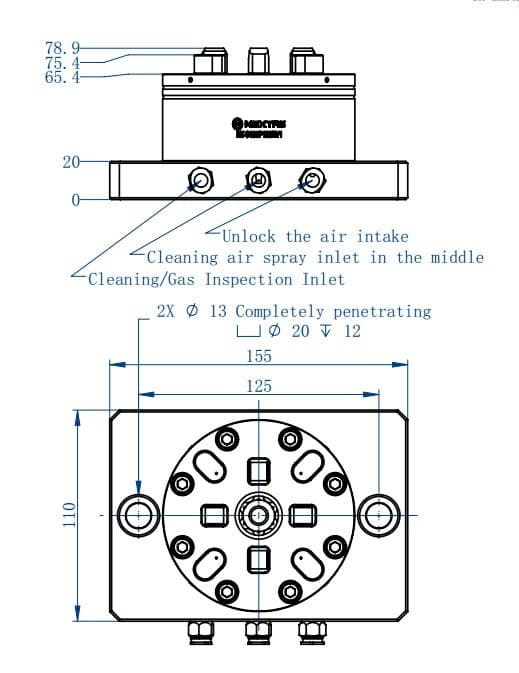

Croquis acotado del mandril neumático NT-S100P100RV1 con las tomas de aire señaladas

Uso:

Adecuado para fabricación de alta precisión, corte de alta resistencia, sujeción e interfaz estándar de cambio rápido.

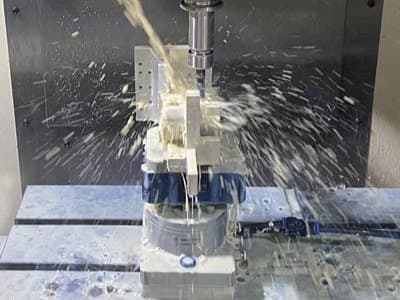

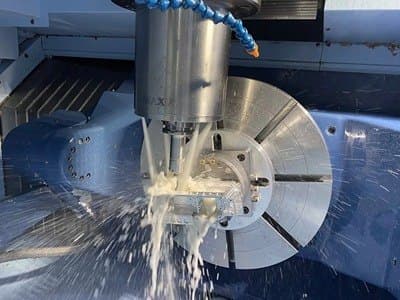

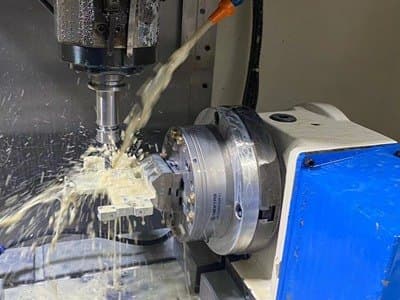

Automatización industrial, CNC, EDM, WEDM, rectificadora y otras aplicaciones de equipos.

Modo de empleo:

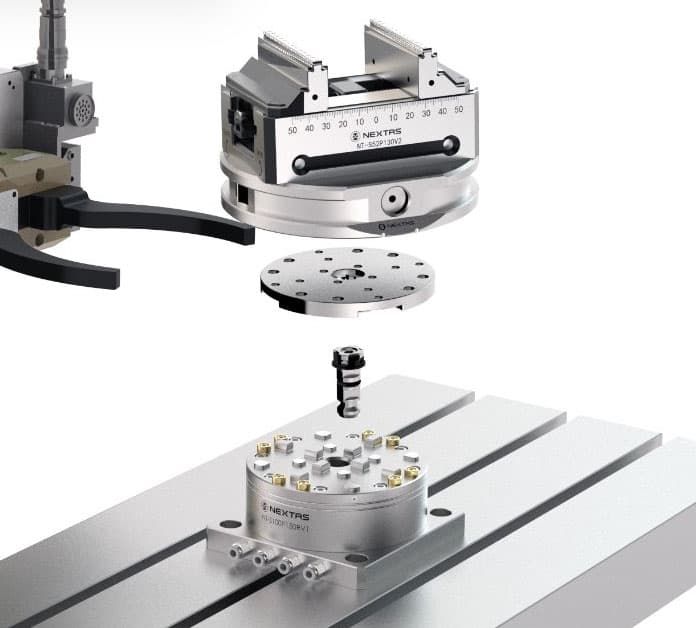

Para usar un mandril neumático, móntalo en el husillo, conecta el suministro de aire, carga la pieza de trabajo, activa el sistema para sujetar, realiza el mecanizado y luego libera la pieza de trabajo desactivando el sistema. El mantenimiento regular es esencial.
